배수재특성

기능

- 배수재 특성을 정의합니다.

적용모듈

호출

- 메인메뉴: 1차원 압밀 > 재질속성 > 배수재특성

- Command Line : "DrainProperty" 를 입력합니다.

<배수재특성 정의>

데이터

입력된 배수재특성이 표시됩니다. 데이터를 선택해 수정할 수 있습니다.

일반

ID

배수재의 번호가 표시됩니다. 사용자가 배수재를 정의하는 순서대로 번호가 부여됩니다.

이름

배수재의 이름을 입력합니다.

종류

계산을 위한 배수재의 종류를 선택합니다.

PBD

Plastic Board Drain, 연약지반 개량에 있어 경제성, 시공성 및 품질관리 측면에서 유리한 플라스틱 보드 드레인 배수재를 활용하는 공법입니다.

SCP

Sand Compaction Pile, 연약지반 중에 진동하중을 이용하여 모래를 압입하여 다짐말뚝을 조성하는 공법입니다.

GCP

Gravel Compaction Pile, 연약지반 중에 진동하중을 이용하여 자갈을 압입하여 다짐말뚝을 조성하는 공법입니다.

SD

Sand Drain,  지중에 연직으로 설치하여 간극수를 탈수시켜 배수거리를 단축시킴으로서 압밀을 촉진시킵니다.

Pack

Pack Drain, Polyethylene 망태에 모래를 채워 넣은 모래기둥을 지반 중에 타설하여 지반의 압밀배수를 촉진시킵니다.

CD

Cylindrical Drain, 연약한 점성토 지반에 배수가 잘되는 배수용 보드를 타입하여 지반 내의 간극수를 지표면으로 배출시키므로서 압밀침하를 촉진시킵니다.

Fiber

배수효과가 뛰어난 섬유를 이용한 배수재로 지중에 연직으로 설치하여 간극수를 탈수시켜 배수거리를 단축시킴으로서 압밀을 촉진시킵니다.

최근 코코넛 섬유나 항마 섬유와 같은 천연섬유를 이용한 친환경 배수재로 적용되기도 한다.

배치

배수재의 배치 방법을 선택합니다.

삼각형 배치

배수재를 삼각형으로 배치합니다.

사각형 배치

배수재를 사각형으로 배치합니다.

중심간격

배수재의 배치 간격을 입력합니다.

계산옵션

계산방법을 정의 합니다.

방법

방사형 압밀이론 제안식의 종류를 선택합니다.

Hansbo

연직배수재의 설치시 지반이 교란되는 영향(Smearing Effect) 및 배수재의 흐름저항(Well Resistance)을 고려하여 임의의 깊이에서 평균압밀도를 계산합니다.  (배수저항 : 활성화, 교란영역 : 활성화)

Barron

압밀층 전층에 대한 평균압밀도를 등변위압밀(Equal Strain Consolidation)조건에서 계산하는 방식 입니다. (배수저항 : 비활성화, 교란영역 : 비활성화)

Yoshikuni

Yoshikuni(1979)가 배수저항의 영향만을 고려하여 제안한 평균압밀도 계산 방식 입니다. (배수저항 : 활성화, 교란영역 : 비활성화)

Onoue

Onoue(1988)의 제안식으로 투수성에 관계없이 교란영역과 배수저항 효과를 고려할 수 있는 식을 Yoshikuni와 Nakamodo(1974)가 제안한 배수저항계수를 사용하여 제안된 방식 (배수저항 : 활성화, 교란영역 : 활성화)

배수저항

압밀이 진행됨에 따라 연직배수재의 통수능력이 저하되어 압밀이 지연되는 현상을 고려합니다.

교란효과

흙이 교란되면서 압밀계수의 저하로 인하여 압밀지연이 발생하는 효과를 고려합니다.

배수재특성

배수재의 물성을 정의 합니다.

직경(dw)

배수재의 직경을 입력합니다. PBD의 경우 환산직경을 입력합니다.

투수계수 (kw)

배수재의 투수계수를 입력합니다.

교란/배수 특성

압밀계수비 (Cv/Ch)

압밀계수의 연직, 수평방향 압밀계수비를 입력합니다.

교란영역 직경 (ds)

교란영역 직경계산을 위한 배수재 환산직경에 대한 비

교란영역 투수계수비 (Kh/Ks)

원지반 수평방향 투수계수에 대한 교란영역의 투수계수비

단면정보

선택된 배수재의 단면정보를 출력합니다.

SCP / GCP 특성

응력분담비

복합지반의 응력분담비

내부마찰각

SCP / GCP 의 내부마찰각

단위중량

SCP / GCP 의 단위중량

포화단위중량

SCP / GCP 의 포화단위중량

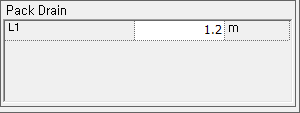

Pack Drain

L1

종방향 드레인 타설간격

대화상자가 초기화 상태로 전환됩니다.

클릭하는 경우 새로운 배수재특성이 추가됩니다.

클릭하는 경우 작성된 배수재특성이 변경됩니다.

클릭하는 경우 작성된 배수재물성이 삭제됩니다.

키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.
