보강재간격

보강재의 횡방향(단면의 두께방향) 간격을 입력합니다



초기확산 폭

보강재의 확산효과를 고려하기 위한 폭을 입력합니다. 일반적으로 Nail/Pile 지압판의 폭(지압판이 없는 경우 Nail/Pile 직경과 같은 값을 입력하거나 0을 입력하여도 무방함)을 사용합니다.



초기확산 각

보강재의 확산효과를 고려하기 위한 각을 입력합니다. Nail/Pile 설치로 인해 발생하는 응력의 분포각으로, 실험을 통해 값을 얻어내지 않으면 보통 10~15도의 값을 사용합니다.



인장력

Nail/Pile의 최대 인장력(재료)을 입력합니다.



인장/전단 적용방법 : Nail



인장력(입력)과 인발력(qs로부터 계산 또는 입력) 중 작은 값이 축방향 보강력으로 적용되고, 값 또는 함수로 입력한 전단력이 적용됩니다. 일반적으로 Nail을 모사할 때 사용합니다.







등가반경

Nail/Pile과 주변 지반사이의 인발력을 계산하기 위한 환산 반경입니다. 일반적으로 천공반경을 사용합니다.

인발력 = qs x π x 2R x Lin , R : 등가반경, Lin : 파괴면 바깥으로 삽입된 길이



전단력변화

체크시 Nail 두부로부터 변화하는 전단력의 분포를 입력할 수 있습니다.



전단력

길이에 따라 일정한 전단력을 입력합니다.



전단력함수

길이에 따라 변화하는 전단력 함수를 입력합니다.



인장/전단 적용방법 : Pile



소성모멘트와 휨강성에 의해 계산된 전단력이 적용됩니다. 인장력은 전단력의 상한(Tresca 기준 상 전단력은 인장력의 50%를 넘을 수 없음)으로만 사용되고 축방향 보강력으로는 적용되지 않습니다. 일반적으로 Pile을 모사할 때 사용합니다.





최소적용길이

파괴면 바깥으로 Nail/Pile이 삽입된 길이가 최소적용거리보다 작으면 해당 Nail/Pile은 보강력을 고려하지 않습니다.



등가반경

Nail/Pile과 주변 지반사이의 인발력을 계산하기 위한 환산 반경입니다. 일반적으로 천공반경을 사용합니다.

인발력 = qs x π x 2R x Lin , R : 등가반경, Lin : 파괴면 바깥으로 삽입된 길이



소성모멘트

보강재의 소성모멘트(Mp) 값을 입력합니다.



휨강성

보강재의 휨강성(EI) 값을 입력합니다.



인장/전단 적용방법 : Nail/Pile



임계각(θcr)에 의해 전단지배(Pile), 인장지배(Nail), 인장+전단(Nail/Pile)을 판단하여 보강력을 계산합니다.





최소적용길이

파괴면 바깥으로 Nail/Pile이 삽입된 길이가 최소적용거리보다 작으면 해당 Nail/Pile은 보강력을 고려하지 않습니다.



등가반경

Nail/Pile과 주변 지반사이의 인발력을 계산하기 위한 환산 반경입니다. 일반적으로 천공반경을 사용합니다.

인발력 = qs x π x 2R x Lin , R : 등가반경, Lin : 파괴면 바깥으로 삽입된 길이



소성모멘트

보강재의 소성모멘트(Mp) 값을 입력합니다.



휨강성

보강재의 휨강성(EI) 값을 입력합니다.



임계각

보강력을 계산할 때, 전단지배(Pile), 인장지배(Nail), 인장+전단(Nail/Pile)을 구분하기 위한 임계각(θcr)을 입력합니다.

파괴원호의 접선과 보강재가 이루는 각(θ)가 π/2-θcr보다 크면 전단지배, θcr보다 작으면 인장지배, θcr보다 크고 π/2-θcr보다 작으면 인장+전단으로 적용합니다.

삽입한 보강재가 전단지배인지 인장지배인지 동시 고려되는지 사용자가 규정하지 않고, 보강재가 박힌 각도에 따라 지배되는 계산 방식을 달리할 때 사용합니다. 임계각은 5도 이하로 적용하는 것이 일반적입니다.





보강재간격

보강재의 횡방향(단면의 두께방향) 간격을 입력합니다.



정착길이

Anchor의 정착장의 길이를 입력합니다.



초기확산 폭

보강재의 확산효과를 고려하기 위한 폭을 입력합니다. 일반적으로 Anchor 지압판의 폭(지압판이 없는 경우 Anchor 직경과 같은 값을 입력하거나 0을 입력하여도 무방함)을 사용합니다.



초기확산 각

보강재의 확산효과를 고려하기 위한 각을 입력합니다. Anchor 설치로 인해 발생하는 응력의 분포각으로, 실험을 통해 값을 얻어내지 않으면 보통 10~15도의 값을 사용합니다.



안전율로 보강력 보정

절편력 반복계산 시 보강력을 각 단계의 안전율로 보정(안전율로 나눔) 할지 여부를 결정합니다.

Independent (보정안함) : 입력된 보강력을 절편력 반복계산에 그대로 적용합니다. 비탈면의 활동력 감소와 저항력 증진 목적의 거동에 적합합니다.

Dependent (보정 ) : 절편력 반복계산시 한 스텝에서 결정된 안전율로 다음 스텝의 보강력을 안전율로 나누어 보강력을 계속 보정해 가며 절편의 평형력을 계산합니다. 활동력 감소보다는 변형 발생이후 시점부터 저항력을 증진시키는 거동에 적합니다.



인장력

Anchor의 최대 인장강도(재료)를 입력합니다.



인발력 고려방법

인발력 고려방법을 결정합니다. (적용안함 / 값 입력 / 계산)



인발  적용방법

정착장 전체고려/미고려 : 가상앵커점이 파괴면의 바깥쪽에 있는 경우 정착장 전체의 보강력을 고려하고, 파괴면의 안쪽에 있는 경우 보강력을 고려하지 않습니다.



정착장 부분고려 : 파괴면의 바깥쪽에 있는 정착장 길이비례 만큼의 보강력을 고려합니다.



<정착장 전체고려/미고려>



<정착장 부분고려>

인발력

인발력 고려방법이 “값 입력”일 경우 사용되는 값 입니다.

인발시험 강도를 입력합니다. 시험값이 없는 경우 인장력과 같은 값 또는 큰 값을 입력합니다. (인장력과 인발력 중 작은 값이 보강력으로 계산됨)



정착부 직경

인발력 고려방법이 “계산”일 경우 사용되는 값 입니다.

인발력이 발생되는 정착부의 직경을 입력합니다.



정착부 마찰력

인발력 고려방법이 “계산”일 경우 사용되는 값 입니다.

인발력이 발생되는 정착부의 마찰력을 입력합니다.



전단력

길이에 따라 일정한 전단력을 입력합니다.



전단력함수

Anchor 두부로부터 변화하는 전단력의 분포를 입력할 수 있습니다.



전단력 작용방향

전단력이 절편력에 작용되는 방향을 결정합니다. (보강재에 수직 / 절편 밑면에 평행)





보강재간격

보강재의 횡방향(단면의 두께방향) 간격을 입력합니다.



초기확산 폭

보강재의 확산효과를 고려하기 위한 폭을 입력합니다. 일반적으로 Strip 지압판의 폭(지압판이 없는 경우 Strip 직경과 같은 값을 입력하거나 0을 입력하여도 무방함)을 사용합니다.



초기확산 각

보강재의 확산효과를 고려하기 위한 각을 입력합니다. Strip 설치로 인해 발생하는 응력의 분포각으로, 실험을 통해 값을 얻어내지 않으면 보통 10~15도의 값을 사용합니다.



안전율로 보강력 보정

절편력 반복계산 시 보강력을 각 단계의 안전율로 보정(안전율로 나눔) 할지 여부를 결정합니다.

Independent (보정안함) : 입력된 보강력을 절편력 반복계산에 그대로 적용합니다. 비탈면의 활동력 감소와 저항력 증진 목적의 거동에 적합합니다.

Dependent (보정 ) : 절편력 반복계산시 한 스텝에서 결정된 안전율로 다음 스텝의 보강력을 안전율로 나누어 보강력을 계속 보정해 가며 절편의 평형력을 계산합니다. 활동력 감소보다는 변형 발생이후 시점부터 저항력을 증진시키는 거동에 적합니다.



보강력적용 방향계수

보강력이 절편력에 적용되는 방향을 결정합니다. 0이상 1이하의 갑을 입력해야 합니다.

0은 보강재와 평행한 방향을 뜻하며, 1은 절편 밑면에 평행한 방향을 뜻합니다. 0과 1사이의 값은 그 사이를 선형보간하여 적용합니다.



인장력

Strip의 최대 인장력(재료)을 입력합니다.

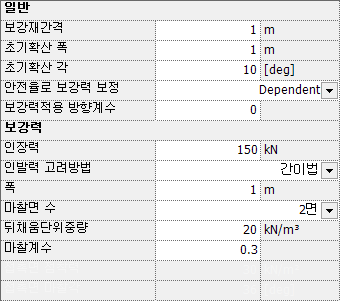

폭

Strip의 폭



마찰면 수

인발력이 작용하는 마찰면의 수를 입력합니다. (1면 / 2면)



뒤채움 단위중량

인발력 고려방법이 “간이법”일 경우 사용되는 값 입니다.

뒤채움 흙의 단위중량



마찰계수

뒤채움 흙과 Strip과의 마찰계수



접촉면 점착력

인발력 고려방법이 “상세법”일 경우 사용되는 값 입니다.

인발력이 발생하는 접촉면의 점착력을 입력합니다.



접촉면 마찰각

인발력 고려방법이 “상세법”일 경우 사용되는 값 입니다.

인발력이 발생하는 접촉면의 마찰각을 입력합니다.





보강재간격

보강재의 횡방향(단면의 두께방향) 간격을 입력합니다.



초기확산 폭

보강재의 확산효과를 고려하기 위한 폭을 입력합니다. 일반적으로 Strut의 폭과 같은 값을 입력하거나 0을 입력하여도 무방합니다.



초기확산 각

보강재의 확산효과를 고려하기 위한 각을 입력합니다. Strut 설치로 인해 발생하는 응력의 분포각으로, 실험을 통해 값을 얻어내지 않으면 보통 10~15도의 값을 사용합니다.



압축력

Strut의 최대 압축력(재료)을 입력합니다.
