사상요소망

기능

- 사상요소망은 폐합된 영역(선 혹은 면상에 일정한 분할간격을 입력한 후 약속된 형태에 따라 사각형 요소망을 생성하는 방식입니다.

- 자동요소망 방식으로 생성한 요소망도 충분히 우수한 품질의 결과를 얻을 수 있으나, 보다 정확한 결과를 얻고자 하는 경우 요소 크기가 정사각형에 가까운 사상요소망을 생성합니다.

적용모듈

호출

- 메인메뉴: 모델 > 요소망 > 사상요소망

- Command Line : "MM" 을 입력합니다.

<사상요소망>

객체 선택

요소망을 생성할 객체를 선택합니다.

면

면을 이용해서 요소망을 생성합니다.

선으로 닫힌 영역

선으로 닫힌 영역을 선택해서 요소망을 생성합니다.

면 선택

사상요소망을 생성할 면을 선택합니다.(객체선택이 면인 경우)

선 선택

사상요소망을 생성할 선을 선택합니다.(선으로 닫힌 영역인 경우)

네 모서리 점 선택

면 선택인 경우 면의 모서리를 선택합니다.

요소망 크기

요소크기

요소의 크기를 입력합니다.

분할개수

요소의 분할 개수를 입력합니다.

등간격

수평/수직방향을 동일한 요소크기나 분할개수로 생성 합니다.

부등간격

수평(H)과 수직(V)방향을 각각의 요소크기나 분할개수로 생성 합니다.

지반물성

요소망에 할당할 지반물성을 선택합니다. 추가로 지반재질을 입력하거나 수정, 삭제가 필요한 경우 우측의 지반재질 정의 버튼을 이용합니다. (모델 > 재질속성 > 지반물성을 호출합니다.)

요소망 세트

요소망세트의 이름을 입력합니다.

같은 이름 존재시 새로운 요소망 생성

요소망세트에 동일한 이름으로 등록된 요소망세트가 존재할 경우, 별도의 요소망세트로 등록합니다.

고차요소 생성

고차요소를 생성합니다.

면에 할당된 재질 사용

요소망 자동생성에서 선택된 재질이 아닌 면에 할당된 재질로 요소망세트를 생성 합니다.

각 요소망을 독립적으로 생성

복수의 면, 영역을 선택해 요소망을 선택하는 경우 작업트리에 독립적으로 등록시키는 기능입니다.

클릭하는 경우 요소망이 생성된 후 대화상자가 종료됩니다.

키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.

클릭하는 경우 요소망이 생성된 후 다시 면 선택 상태로 전환됩니다.

참고사항

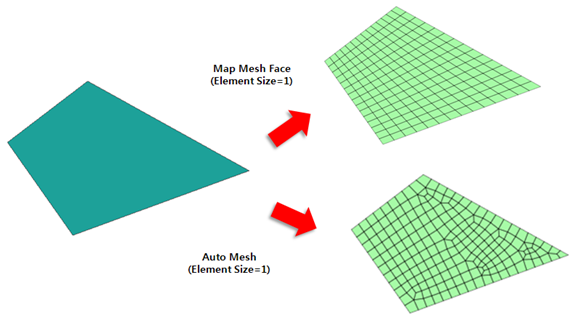

* 면에 사상요소망을 생성할 때 면에 별도의 요소의 크기 정보를 입력하지 않은 경우에도, 하단의 그림과 같이 사상요소망을 활용할 수 있습니다. 요소의 크기를 입력하는 경우(혹은 간격을 입력) 면을 구성하고 있는 네 변에는 요소의 크기 정보가 입력된 것과 동일하게 간주되어 사상요소망을 생성할 수 있습니다.

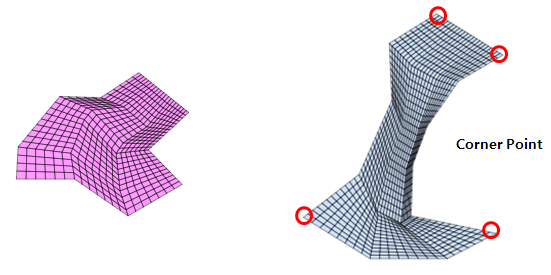

* 하단의 그림 왼쪽과 같은 경우에는 일반적으로 크기나 간격을 통해 면에 사상요소망을 생성할 수 있으나, 오른쪽 그림과 같이 복잡한 형상의 면에는 면 외곽에 해당하는 4개의 모서리를 지정(Corner Point)해야 정상적으로 사상요소망을 생성할 수 있습니다. 일반적인 면의 경우라면 모서리를 지정할 필요가 없습니다.

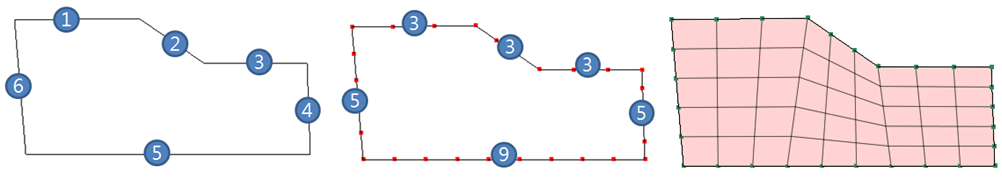

* 폐합된 선들을 선택하여 사상요소망을 생성하는 경우에는 하단의 그림과 같이 6개의 선으로 구성된 영역에 사상요소망을 생성하는 경우 1, 2, 3번 엣지에 생성될 절점의 개수와 5번 엣지에 생성될 절점의 개수가 같아야 하며, 5번 엣지와 6번 엣지에 생성될 절점의 개수가 같아야 합니다. 서로 마주보는 면 상의 절점의 개수를 같게 하여 균일한 형상의 격자망을 형성할 수 있습니다. 요소망 크기 정보가 부족한 경우 사상요소망을 생성할 수 없다는 에러 메시지를 출력합니다.
