SoilWorks

해석케이스

기능

해석 케이스를 생성합니다. 해석 케이스를 생성해야만 해석을 수행할 수 있으며, 해석 케이스당 하나의 해석이 가능합니다.

적용모듈

호출

Main Menu: 해석 > 해석 케이스

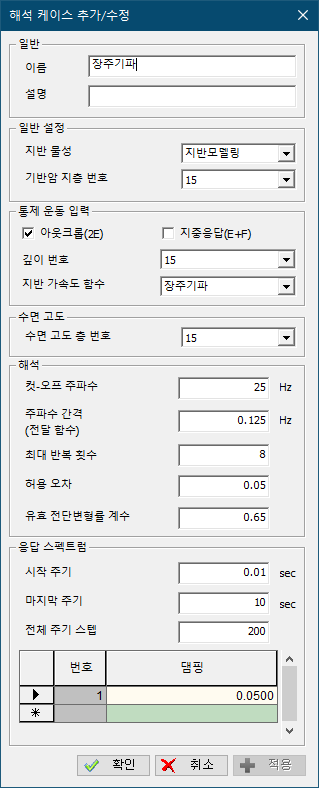

<해석케이스 추가/수정>

일반

이름

해석 모델명을 입력합니다.

설명

해석 모델에 대한 설명을 입력합니다.

일반 설정

지반물성

해석에 사용할 모델링된 지층을 선택합니다.

기반암 지층번호

기반암에 해당하는 지층번호를 선택합니다.

통제 운동 입력

아웃크롭(2E)

지반 가속도를 아웃크롭(노두점) 상태로 설정합니다.

지중응답(E+F)

지반 가속도를 지중상태의 응답으로 설정합니다.

지층 번호

지진파의 입력 지층인 통제점(Control Point)를 선택합니다.

지반 가속도 함수

입력된 지진 가속도 시간이력하중을 선택합니다.

수면 고도

수면 고도 층 번호

물의 수면이 지층의 윗면에 위치한 지층을 선택합니다.

해석

컷-오프 주파수

주파수 해석시 최대 주파수 영역을 설정합니다.

주파수 간격(전달함수)

전달함수 해석을 위한 계산 주파수 간격을 설정합니다.

최대 반복 횟수

등가선형 물성값을 계산하기 위한 최대 반복 횟수를 입력합니다.

허용 오차

반복계산으로부터 등가선형 물성값을 구하기 위한 전단탄성계수와 감쇠비의 허용오차를 입력합니다.

유효 전단변형률 계수

최대 전단변형률로부터 유효 전단변형률을 계산하기 위한 계수를 입력합니다. 실내시험 중 지반이 겪는 변형에너지는 실제 지반의 변형에너지에 비해 훨씬 크며, 이를 보정하기 위한 값으로 일반적으로 50~70% 범위를 설정합니다. 단, 지반응답크기는 유효변형률의 범위에 큰 영향을 받지 않는 65%를 가장 많이 사용하고 있습니다.

응답 스펙트럼

시작 주기/마지막 주기/전체 스텝

자유장 해석 지층의 응답결과로부터 응답스펙트A러을 생성할 때 시작 주기, 마지막 주기, 전체 스텝 개수를 사용자로 부터 입력받아 출력합니다.

기본값은 시작주기 0.01, 마지막 주기 10, 전체 스텝 개수는 200을 사용합니다..

댐핑

응답 스펙트럼을 계산하기 위한 감쇠비를 입력합니다.
