SoilWorks

전달함수

기능

지층별 시간에 따른 이력곡선을 출력합니다.

적용모듈

호출

Main Menu: 결과 > 결과 그래프 > 전달함수

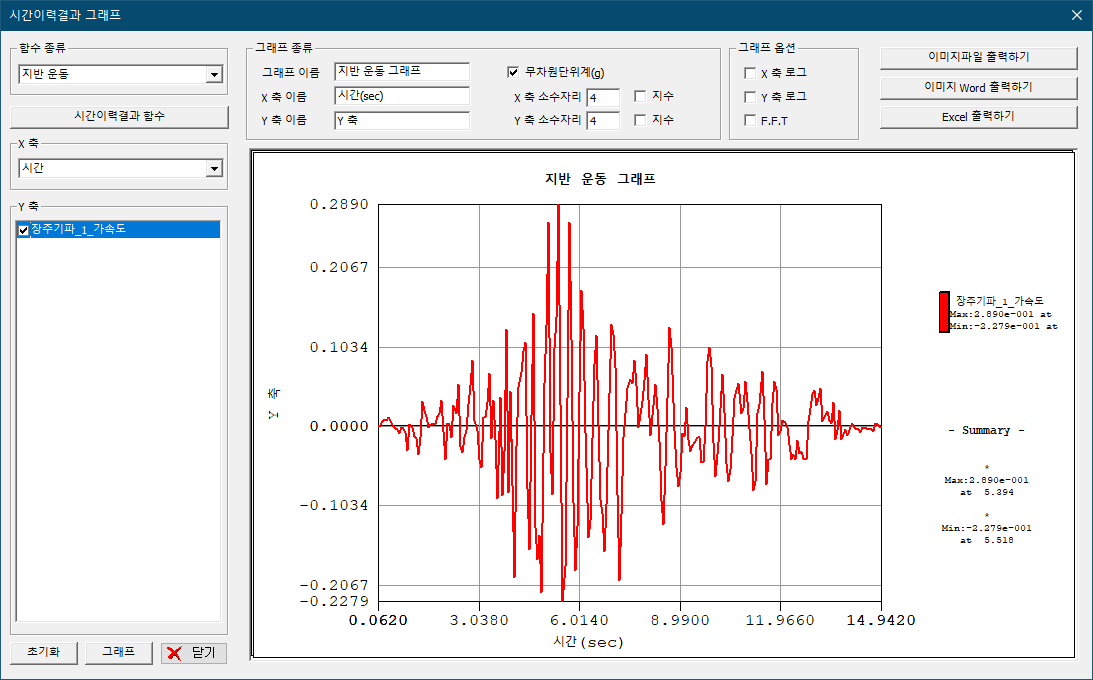

<시간이력결과 그래프>

함수종류

그래프로 출력하고자 하는 함수데이터 및 지층, 결K고종류를 선택합니다. 지반운동 결과항수 종류에 따라 각각의 결과종류를 선택할 수 있습니다.

- 지반운동 : 변위, 속도, 가속도, 상대변위, 상대속도, 상대가속도

- 응답스펙트럼 : 상대변위, 의사 상대속도, 상대속도, 의사 절대가속도, 절대가속도

- 응력/변형률 : 응력, 변형률

- 전달함수 : 전달함수

Y축

선태괸 결과함수는 Y축으로 등록됩니다.


그래프 종류

시간이력결과 그래프의 제목을 입력하거나, 좌표축의 출력형태를 지정합니다.
