K0 해석









기능설명

- 사용자가 측압계수 변경에 따른 매개변수 해석을 수행하는 경우 활용하는 기능입니다.

- K0 Analysis를 수행할 객체에는 반드시 지반물성이 할당되어 있어야 하며, 물성이 할당된 요소망(Mesh Set)을 선택하여 생성합니다.









적용모듈



터널

사면

침투

기초

동해석

압밀





호출방법

- 메인메뉴: 해석 & 설계 > 해석제어 > K0 해석

- Command Line : "K0Analysis" 를 입력합니다.

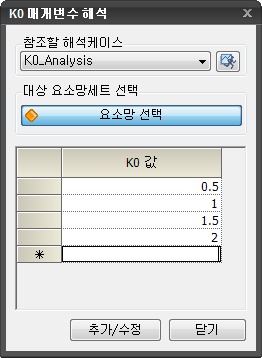

<K0 매개변수 해석>



참조할 해석케이스

기준이 될 해석 케이스를 선택합니다.



변경할 요소망세트 선택

물성변경을 수행할 요소망 세트을 선택합니다.



K0 값

K0 값을 입력합니다.



클릭하는 경우 새로운 K0 해석케이스가 추가되거나 변경됩니다. (이름 동일한 경우 변경, 다른경우 추가)

키보드의 ESC를 클릭하는 경우 대화상자는 종료됩니다.
