한계평형 사면안정 해석을 위한 Mohr Coulomb 모델입니다.





점착력증가

점착력의 증감량



비등방조건

우측의 곡선입력을 클릭하면 비등방함수 정의 대화상자를 호출합니다.

비등방함수 정의

비등방성조건 함수를 입력합니다.





이름

비등방성 함수의 이름을 입력합니다.



각도 (deg)

각도를 입력합니다.



C (kN)

점착력을 입력합니다.



비선형옵션

우측의 곡선입력을 클릭하면 비선형함수 정의 대화상자를 호출합니다.

비선형함수 정의

비선형 함수를 입력합니다.





이름

비선형 함수의 이름을 입력합니다.



σ (kN/m2)

압축응력을 입력합니다.



τ (kN/m2)

전단응력을 입력합니다.



수위 미고려

수위 미고려를 체크하면 해당 지층은 수위선 지정 여부와 관계 없이 수위가 없는 것으로 계산 됩니다.



간극수압계수

간극수압계수는 해당 지층의 포화상태를 계수 값으로 입력 받아 간극수압 계산에 반영 합니다.



간극수압계수(ru)는 아래와 같이 계산합니다.

ru = (rw * z) / ( rt * h)



h = 토층 높이

z = 포화된 높이

rt = 습윤단위중량

위와 같은 식으로 부터 전체 포화된 지층의 간극수압계수는 '1'이 아니라 대략 '0.5' 정도에서 형성 됩니다.

간극수압계수를 사용한 지층은 수위함수나 수위값의 지정여부 및 위치와 관계 없이 무조건 입력한 간극수압계수 값으로 간극수압을 계산 합니다.

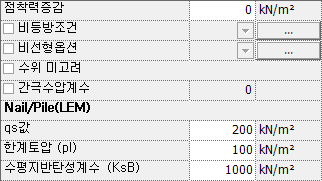

qs값 (kN/m2)



지반의 qs 값을 입력합니다.

qs 값은 Nail/Pile 구조특성 중 인장/전단 적용방법으로 Nail 도는 Nail/Pile을 사용했을 경우에 필요한 값으로, 아래 식과 같이 Nail/Pile과 주변 지반 사이의 인발력을 계산하기 위한 값 입니다.



인발력 = qs x π x 2R x Lin ,   R : 등가반경, Lin : 파괴면 바깥으로 삽입된 길이



한계토압(pl) (kN/m2)



지반의 한계토압 값을 입력합니다.

한계토압 값은 Nail/Pile 구조특성 중 인장/전단 적용방법으로 Pile 또는 Nail/Pile을 사용했을 경우에 필요한 값으로, 지반에 삽입된 Pile의 전단력을 계산하기 위한 값 입니다. 한계토압은 PMT(Pressure Meter Test)를 통해 얻어지며, 시험값이 없는 경우 설계기준 상 명시된 기준 값들을 활용합니다.

(예를 들면, 구조물기초설계기준해설, 2009, 280p 해설 표 4.2.9, 319p 해설 표 5.2.10 등)



수평지반탄성계수(KsB) (kN/m2)



지반의 수평지반탄성계수 값을 입력합니다.

수평지반탄성계수 값은 Nail/Pile 구조특성 중 인장/전단 적용방법으로 Pile 또는 Nail/Pile을 사용했을 경우에 필요한 값으로, 지반에 삽입된 Pile의 전단력을 계산하기 위한 값 입니다.

수평지반탄성계수는 PMT(Pressure Meter Test)를 통해 얻어지며, 시험값이 없는 경우 설계기준 상 명시된 탄성계수 기준 값 및 식을 활용합니다.

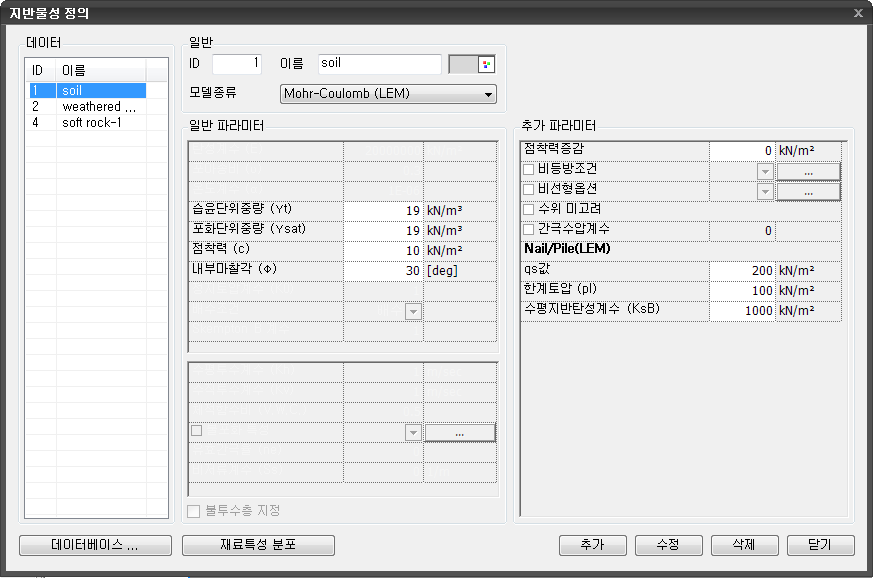

• 재료 : LEM 재질만 선택할 수 있습니다.

• 파라미터 : Weight Density(습윤단위중량), Cohesion(점착력), Friction Angle(내부마찰각), qs, pl(한계토압), KsB(수평지반탄성계수)을 정의할 수 있습니다. '비등방조건'을 체크한 경우, 점착력 항은 정의할 수 없습니다. '비선형옵션'을 체크한 경우, 내부마찰각 항은 정의할 수 없습니다. '포화단위중량'은 '습윤단위중량'을 정의했을 때, 일반 파라미터에서 입력한 두 값의 차 만큼을 고려하여 내부적으로 계산합니다.

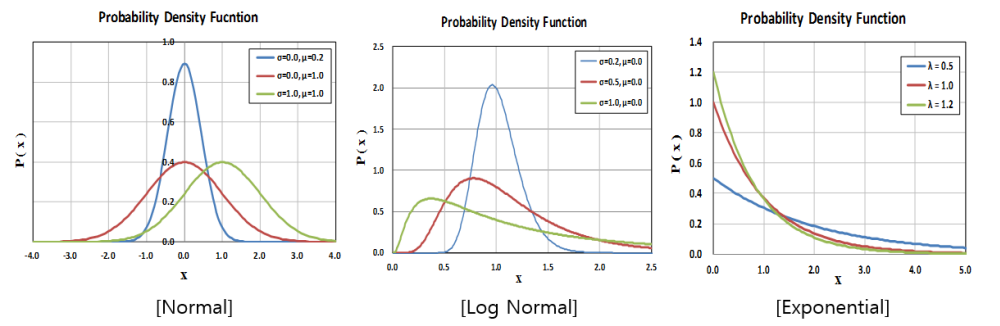

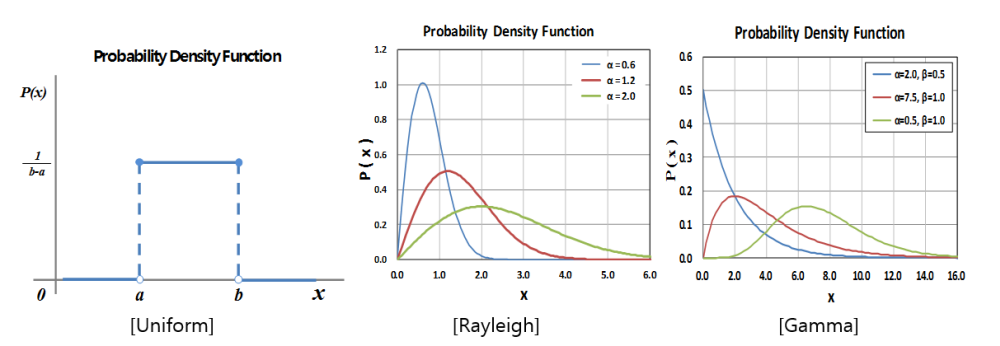

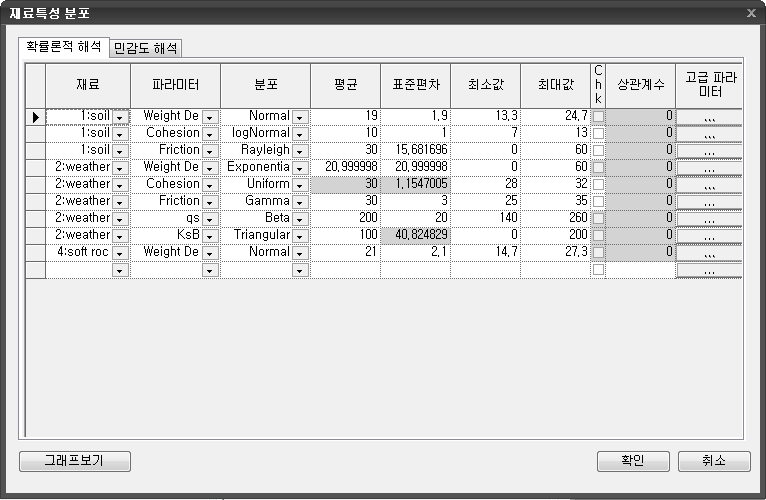

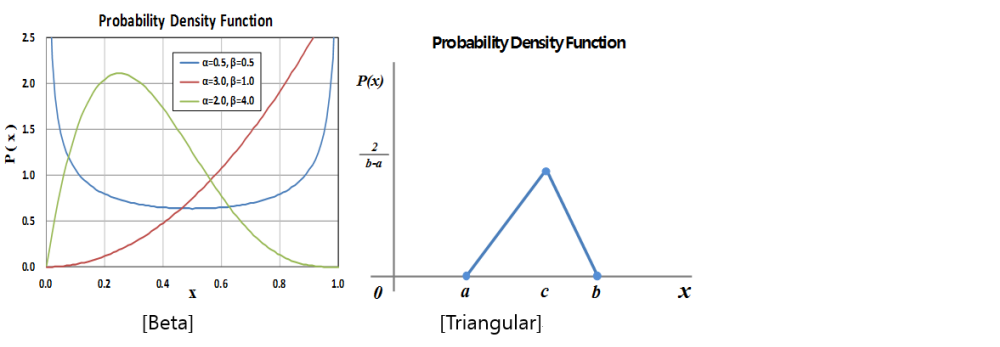

• 분포 : 분포함수를 선택합니다. Normal / Log Normal / Exponential / Uniform / Rayleigh / Gamma / Beta / Triangular 총 8개 타입입니다. 각 분포함수 별 샘플은 아래를 참조하시기 바랍니다.

• 평균 : 평균값을 입력합니다.

- Uniform : 비활성화,  자동계산

• 표준편차 : 표준편차를 입력합니다. 초기값은 Mean X 0.1 입니다.

- Exponential : = Mean

- Uniform : 비활성화,  자동계산

- Rayleigh : 초기값은

- Triangular : 비활성화, 고급 파라미터값 입력 후 자동계산

• 최소값/최대값 : 최소/최소값을 입력합니다.

- Normal, Log Normal, Beta, Gamma : 초기값은  ,

- Rayleigh :

- Exponential :

• 상관계수 : 상관계수를 입력합니다. Material Parameter 중 Cohesion, Friction Angle에만 고려할 수 있으며, 동일 재질에서 두 값은 동일하게 적용됩니다. 입력범위는 -1.0 ~ 1.0 입니다.

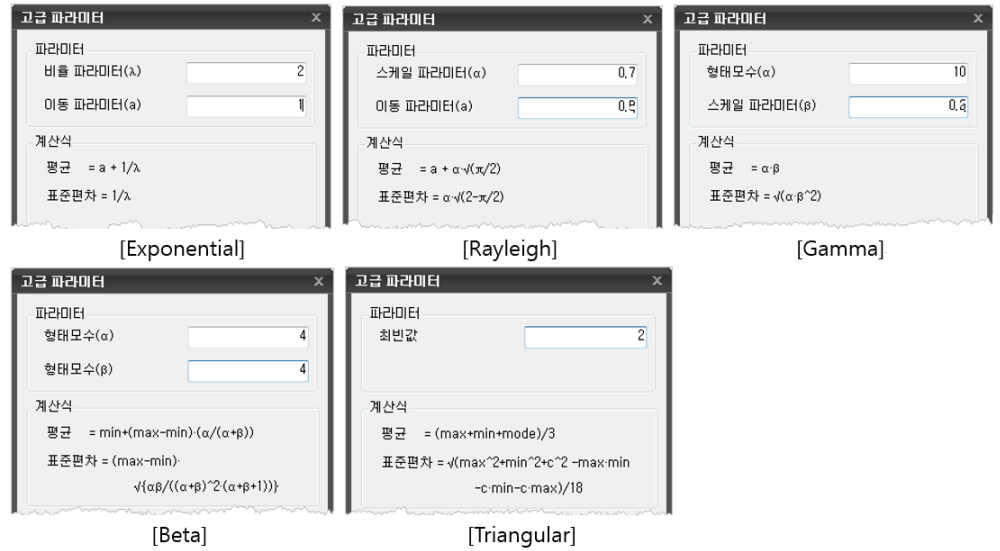

• 고급파라미터 : 분포함수 타입에 따라 상세 파라미터를 정의하여 Mean / Std. Dev 값 등을 계산합니다. Exponential / Rayleigh / Gamma / Beta / Triangular 타입만 가능합니다.

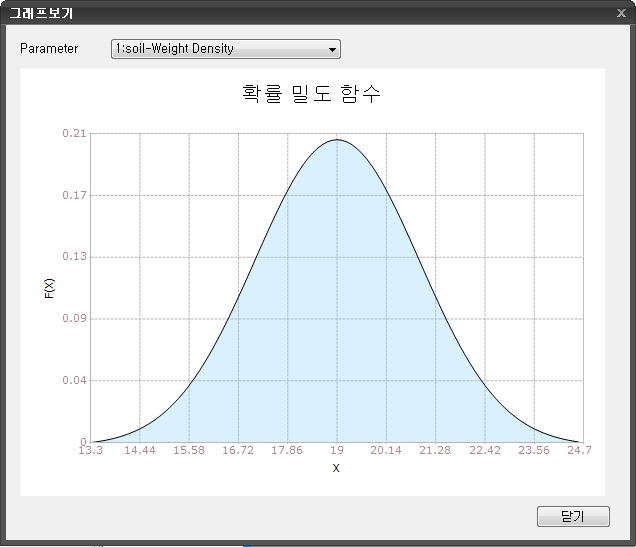

• 그래프보기 : 파라미터 별 입력한 데이터를 그래프로 확인합니다. Context Menu를 클릭하면 'Enable Toolbar', 'Export to Excel' 기능을 사용할 수 있습니다.

• 재료 : LEM 재질만 선택할 수 있습니다.

• 파라미터 : Weight Density(습윤단위중량), Cohesion(점착력), Friction Angle(내부마찰각), qs, pl(한계토압), KsB(수평지반탄성계수)을 정의할 수 있습니다. '비등방조건'을 체크한 경우, 점착력 항은 정의할 수 없습니다. '비선형옵션'을 체크한 경우, 내부마찰각 항은 정의할 수 없습니다. '포화단위중량'은 '습윤단위중량'을 정의했을 때, 일반 파라미터에서 입력한 두 값의 차 만큼을 고려하여 내부적으로 계산합니다.

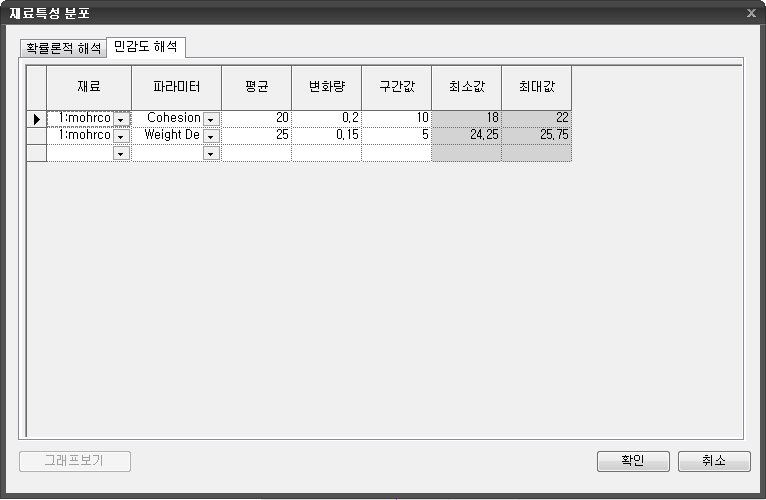

•  평균 : 평균값을 입력합니다.

•  변화량 : 평균값으로부터 변화량을 입력합니다.

• 구간값 :  최소값/최대값을 계산하기 위한 구간 값을 입력합니다.

                 Min = Mean - Delta x Step,     Max = Mean + Delta x Step
