SoilWorks

지반가속도 함수

기능

입력된 지반에 대한 지진해석을 위한 시간이력하중을 입력합니다.

적용모듈

호출

Main Menu: 모델 > 지반가속도 함수

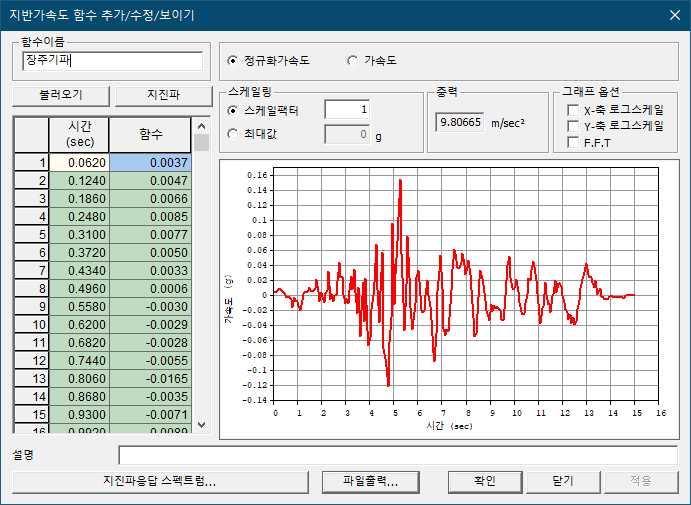

<지반가속도 함수>

가속도 추가

새로운 가속도 데이터를 입력합니다.

수정/보이기

기존에 입력된 데이터에 대한 확인 및 수정을 합니다.

삭제

기존에 입력된 데이터를 삭제합니다.

함수 이름

기능에서 입력된 시간이력해석조건을 선택합니다. 미리 입력하지 않았을 경우에는  버튼을 눌러서 해당기능을 호출합니다.

(가속도스펙트럼을 중력가속도로 나눈 스펙트럼으로 정규화가속도 이외 타입으로는 설정할 수 없습니다.)


스케일링

지반가속도 함수의 증감계수를 입력합니다.

스케일팩터

증감계수를 입력합니다.

최대값

최대 가속도가 사용자가 원하는 값이 되도록 스펙트럼 데이터를 수정합니다.


중력

중력가속도는 프로젝트 설정에서 정의한 단위 길이에 의해 결정됩니다. 시간단위는 'sec'로 고정 입니다.


그래프 옵션

X-축 로그스케일

그래프를 X축방향으로 대수척도(로그 스케일)로 표현할 것인지 여부를 지정합니다.

Y-축 로그스케일

그래프를 Y축방향으로 대수척도(로그 스케일)로 표현할 것인지 여부를 지정합니다.

F.F.T

그래프를 푸리에변환에 근거하여 변환할지 여부를 지정합니다.

설명

지반가속도 함수를 설명하는 간단한 설명문을 입력합니다.

파일출력

지반가속도 함수를 텍스트(*.txt) 파일로 출력합니다.

지진파응답 스펙트럼

데이타베이스에 내장되어 있는 지진파 기록이나 사용자가 직접 작성한 지진파 데이터로부터 지진 응답 스펙트럼을 계산해 그래프로 표시합니다. 감쇠 계수(댐핑비)를 입력합니다. 복수의 감쇠 계수에 대한 그래프를 동시에 출력하려면 [추가]버튼을 클릭하여 추가합니다. 결과단계에 그래프를 출력하는 주기의 범위와 간격을 입력합니다. 스펙트럼 종류(의사 가속도,의사 속도,절대 가속도,상대 속도,상대 변위, 통합 D-V-A(3등분))로 스펙트럼의 타입을 선택합니다. X-축 로그스케일, Y-축 로그스케일의 항목을 체크하면 스펙트럼의 X축, Y축이 로그 스케일로 됩니다.

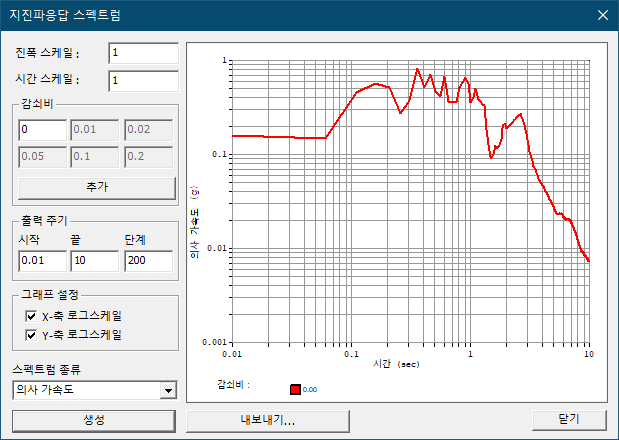

<지진파응답 스펙트럼>

지반응답해석에서는 사용자의 편의를 고려하여 다음과 같이 3가지의 시간이력하중 입력방법을 제공하고 있습니다. 지진하중에 대한 입력은 시간이력 가속도를 중력가속도로 나눈 값만 지원합니다.

1. 자주 사용되는 시간이력하중을 파일로 저장한 다음 읽어들이는 방법

2. 데이터베이스에 내장된 시간이력하중 데이터를 호출하는 방법

3. 사용자가 직접 입력하는 방법

1. 자주 사용되는 시간이력하중을 파일로 저장한 다음 읽어들이는 방법

 : 시간이력하중을 이미 만들어진 데이터에서 읽어 입력하는 경우에 사용되며, 데이터는 확장자를 '.sgs'나 '.thd'로 하는 파일로 다음과 같은 형식으로 작성합니다.

'fn.sgs' 파일의 형식

'fn.thd' 파일의 형식 - 사용자가 입력

2. MIDAS/Civil의 데이터베이스에 내장된 시간이력하중을 호출하는 방법

 : 각종 지진데이터를 데이터베이스로부터 읽어 들여 시간이력하중을 생성하는 기능입니다. 데이터베이스에는 총 32종의 지진가속도가 내장되어 있습니다.

<지진가속도 기록 생성>

3. 지반가속도 함수 추가/수정/보이기 대화상자의 입력란에 직접 입력하는 방법

대화상자 좌측의 입력란에 시각과 해당시각에서의 시간이력하중 값을 사용자가 직접 입력하여 시간이력하중을 구성할 수 있습니다.
