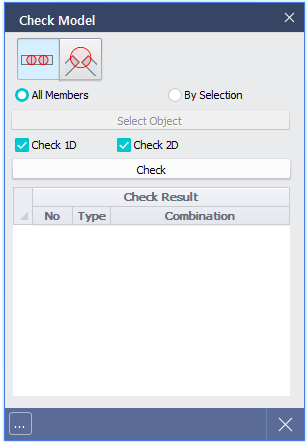

<Check Model 대화창 >

Duplicate Member Check

위치가 중복된 부재를 자동으로 찾는 기능입니다.

All Members : 모든 부재를 대상으로 탐색합니다.

By Selection : 선택한 부재를 대상으로 탐색합니다.

Check 1D : Beam, Sub Beam, Column, Sub Column Brace부재의 시작과 끝점이 동일한 경우와 동일 선상에 존재하면서 일부가 겹치는 경우를 찾습니다.

Check 2D : , Plate 부재의 일부 또는 전체가 겹쳐 있는 경우를 찾습니다.

Disconnected Member Check

연결되지 않은 부재를 탐색하는 기능입니다.

All Members : 모든 부재를 대상으로 탐색합니다.

By Selection : 선택한 부재를 대상으로 탐색합니다.

Check 1D : Beam, Sub Beam, Column, Sub Column Brace부재가 연결되지 않은 경우를 찾습니다.

Check 2D : , 연속된 Plate의 절점이 만나지 않는 경우를 찾습니다.

Tolerance:  지정된 값보다 작은 값으로 떨어져 있는 부재를 탐색합니다.
