메인 메뉴 [Model] 탭 > [Feature] 카테고리 > [Generate] 패널 > [Extrude]

< 미니툴바 >

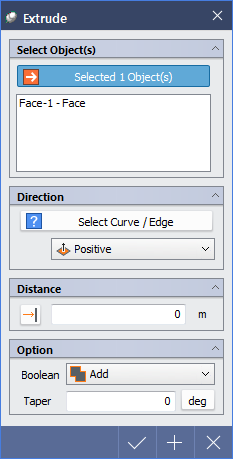

< 대화상자 >

Select Object(s)

직선 추출할 객체를 선택합니다.

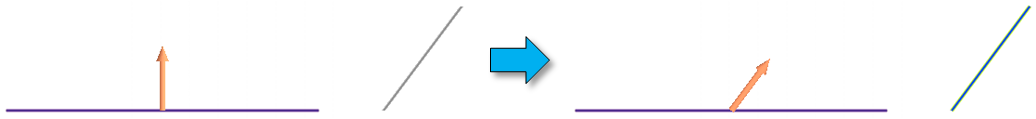

Select Curve/Edge

선 객체 등을 선택하여 추출할 방향 벡터를 지정하고자 할 경우에 사용합니다.

Direction

(Positive) : 선택한 객체의 (+)법선 방향으로만 추출

(Negative) : 선택한 객체의 (-)법선 방향으로만 추출

(Symmetric) : 양 방향으로 동일하게 추출

(Asymmetric) : 양 방향으로 다르게 추출

Distance

(Distance) : 추출할 거리값을 직접 입력

(Distance to) : 선택한 객체의 위치까지 추출

Boolean

(Add) : 합집합 연산을 수행하여 하나로 합칩니다.

(Cut) : 차집합 연산을 수행하여 대상 형상으로부터 도구 형상과 겹치는 부분을 제거합니다.

(Intersect) : 교집합 연산을 수행하여 대상 형상과 도구 형상이 겹치는 부분을 제외한 나머지 부분을
                    제거합니다.

(New Body) : 교차연산을 수행하지 않고 새로운 형상으로 생성합니다.

Taper
