选项菜单用于对显示的效果进行设置，包括字体、颜色、打印颜色、大小和显示五个标签页，在第11.7.2.1节至第11.7.2.5节中进行介绍。

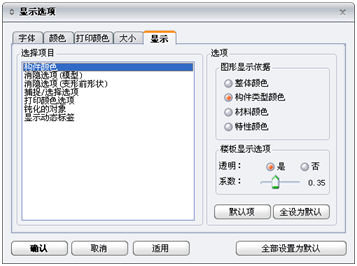

图11.7.2  显示选项

（1）确认：保存对话框设置的结果，并关闭对话框。

（2）取消：不保存对话框设置的结果，并关闭对话框。

（3）适用：保存对话框设置的结果，不关闭对话框，在模型视图中显示设置效果。

（4）全部设置为默认：取消对该对话框的设置，全部恢复到默认值。

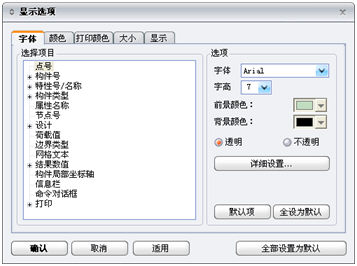

图11.7.2.1  字体

用于调整显示菜单在模型空间中所显示的文字的属性，包括字体、字高、前景和背景颜色以及详细设置等，当字体选项中选择"不透明"时，可以显示出背景颜色。点击，可以对字体进行详细设置。

默认项：将当前的正在编辑的项设置为默认值。

全设为默认：将"字体"标签页中所有的项都设置为默认值。

点号：调整点编号的字体，在前处理中通过菜单视图>显示>点>点号来显示点编号。

构件号：调整构件编号的字体，通过菜单视图>显示>构件>构件号显示构件编号。

特性号/名称：调整材料、截面等特性值显示的字体。

构件类型：调整构件类型的字体，通过菜单视图>显示>构件>构件类型进行显示。

属性名称：楼层标高，层名称，地面标高等属性的字体。

节点号：调整节点编号的字体，在后处理中通过菜单视图>显示>点>节点号来显示节点编号。

设计：调整设计结果显示的字体，包括标签和布筋方向。通过菜单视图>显示>设计来显示设计结果。

荷载值：调整荷载数值的字体，通过菜单视图>显示>显示>荷载显示荷载值。

边界类型：编辑边界类型的字体。通过菜单视图>显示>显示>边界来显示释放梁端约束的类型。

网格文本：编辑轴线编号的字体。

结果数值：编辑后处理中显示结果的数值，包括构件、节点结果数值和等值线标注。

构件局部坐标轴：编辑构件局部坐标轴中字的大小，通过菜单视图>显示>显示>构件>构件局部坐标轴中显示局部坐标轴。

信息栏：编辑信息栏中的字体。

命令对话框：编辑命令对话框中的字体。

打印：设置打印效果的字体，"打印"中包含的内容同上述的各项目中的内容。

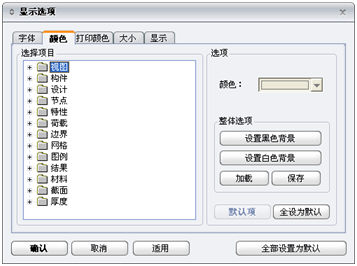

图11.7.2.2  颜色

用于调整程序界面以及模型视图的颜色，可将设置好的颜色保存为文件，或加载已有的颜色文件进行颜色设置。

（1）选择项目

包括视图、构件、设计、节点、特性、荷载、边界、网格、图例、结果、材料、截面和厚度。关于其中具体内容，可参考第11.7.2.1节。

（2） 整体选项

设置黑色背景：将模型视图的背景颜色设置为黑色背景。是一种快捷地编辑模型视图背景颜色的功能。

设置白色背景：将模型视图的背景颜色设置为白色背景。

加载：导入已有的颜色文件（后缀为.color），按照颜色文件对颜色进行设置。

保存：将设置好的颜色保存为颜色文件。

默认项：将当前的正在编辑的项目设置为默认值。

全设为默认：将"颜色"标签页中所有项都设置为默认值。

对于视图模型的颜色设置，包括构件颜色、材料颜色、截面颜色和厚度颜色的设置，模型最终显示的颜色需要在菜单视图>显示>显示选项>显示>构件颜色中进行确定才可以显示设置的颜色。

调整模型视图的颜色，用于打印显示。打印颜色也可以保存或加载颜色文件（后缀为.color），其功能和方法同第11.7.2.2节中的内容。

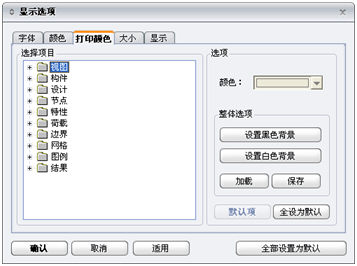

图11.7.2.3  打印颜色

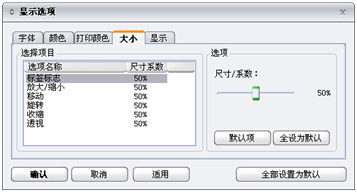

图11.7.2.4  显示选项-大小

用于调整动态视图中的各尺寸的系数。包括标签标志、放大/缩小、移动、旋转、收缩和透视。

（1）标签标志：调整动态标签标志的尺寸系数。动态标签通过菜单视图>显示>选项>显示>显示动态标签进行显示，其概念见第11.7.2.5节。

（2）放大/缩小：调整放大/缩小的尺寸系数，用于调整菜单命令视图>动态视图>缩放>放大缩小的效果。

（3）移动：调整移动的尺寸系数，用于调整菜单命令视图>动态视图>移动的效果。

（4）旋转：调整旋转的尺寸系数，用于调整菜单命令视图>动态视图>视点>向左、右、上、下旋转的效果。

（5）收缩：调整收缩的尺寸系数，用于调整菜单命令视图>渲染视图>收缩的效果。

（6）透视：调整透视的尺寸系数，用于调整菜单命令视图>渲染视图>透视的效果。

（1）构件颜色

图11.7.2.5-1  构件颜色

图11.7.2.5-2  捕捉/选择选项

① 类型

填充：模型消隐时只显示构件填充的效果，不显示构件的轮廓线。

外轮廓：模型消隐状态时只显示构件的轮廓线。

填充+外轮廓：模型消隐状态时显示构件填充和轮廓线。

② 厚度

截面细部厚度：显示细部截面厚度。

（3）消隐选项（变形前形状）

在分析结果查看时，为了对比构件变形前后的效果，显示构件变形前的消隐效果，可对变形前构件的消隐状态进行设置。

（4）捕捉/选择选项

线框架宽度：模型为线框架状态显示时，表示捕捉或选择的线的宽度。

消隐宽度：当模型为消隐状态显示时，表示捕捉或选择的线的宽度。

捕捉构件：光标捕捉到某构件时，该构件会亮显。

构件号：光标捕捉到某构件时，该构件会亮显并显示其构件号。

显示临时坐标轴：光标捕捉某构件时，显示构件的局部坐标方向。

构件提示：光标捕捉到某构件时，显示该构件的相关信息框。

（5）打印颜色选项

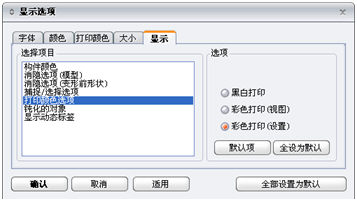

图11.7.2.5-3  打印颜色选项

黑/白打印：以黑/白色打印。

彩色打印(视图)：使用通过菜单显示>选项>颜色定义的颜色打印。

彩色打印(设置)：使用通过菜单显示>选项>打印颜色定义的颜色打印。

（6）钝化的对象

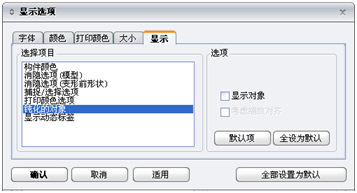

图11.7.2.5-4  钝化的对象

显示对象：构件被钝化时，仍然显示钝化构件的轮廓线。

考虑缩放对齐：对齐缩放时，考虑被钝化的构件的空间位置。

（7）显示动态标签

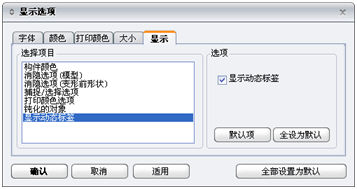

图11.7.2.5-5  显示动态标签

动态标签：输入模型数据时(如荷载、边界条件等)，即时显示所输入的数据的标志(如荷载作用类型、边界符号等)的功能。
