3.1.3  轴网列表
[ 菜单路径]  结构>轴网输入>轴网列表

区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
桂满秀(MITC)
2009-3-1
 Click Click
手册内容 Ver.110 R2 / No.2009-02

张春喜(MITC)

2009-3-1
 Click Click



功能说明

可在列表中对线轴网进行添加、复制、编辑及删除等操作，其中线轴网是指直线轴网、曲线轴网、CAD建筑底图三种形式的轴网。

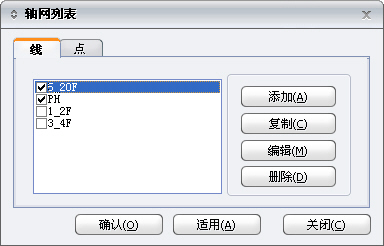

图3.1.3  线轴网列表



  • 添加：添加一个新轴网，点击此按钮，弹出"轴网"对话框，用户可建立线轴网，具体操作参见第3.1.1节，新添加的轴网名称显示在列表内；
  • 复制：选中列表中需要复制的轴网名称，点击该按钮，则列表增加一个轴网名称；
  • 编辑：选中列表中需要编辑的轴网名称，点击该按钮，则打开"轴网"对话框，可对该轴网进行编辑操作。



注意事項

勾选或取消勾选轴网名称前的复选框，点击适用按钮，可以打开或关闭模型空间的轴网显示。



1

轴网体系
