3.2.1  标准层和楼层
[ 菜单路径 ] 结构 > 标准层和楼层 > 标准层和楼层

区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
桂满秀(MITC)
2009-3-1
 Click Click
手册内容 Ver.110 R2 / No.2009-02

张春喜(MITC)

2009-3-1
 Click Click



功能说明



图 3.2.1-1  标准层和楼层



在标准层和楼层界面上可定义塔块和标准层，并进行楼层组装，从而搭建整个结构模型。

（1）标准层
        定义建筑模型所需的标准层数量，并指定每个标准层的楼板类型,可对标准层进行添加、插入、删除等操作，程序默认标准层号为P1；

           程序中结构构件平面布置相同的楼层都可以定义为一个标准层，构件截面尺寸、材料和荷载可以不同。

  • 楼板类型：定义当前标准层楼板的类型，楼板类型包括刚性板、弹性膜、弹性板、内刚外弹四种；当局部房间楼板类型不同时，可用替换楼板类型命令，详细介绍参见第4.3.4节。

  • 刚性板：考虑楼板平面内刚度无限大，平面外刚度为零；

  • 弹性膜：计算楼板平面内刚度，楼板平面外刚度为零；对于楼面凸凹不规则、楼板不连续、开大洞结构均可应用。

  • 弹性板：计算楼板平面内和平面外的刚度；对于厚板转换层及板柱结构体系等均可应用 。

  • 内刚外弹：楼板平面内刚度无限大，计算楼板平面外刚度；对于板柱剪力墙及板柱体系等均可应用。

  • 标准层数量：要添加的标准层个数，程序默认为1。

（2）塔块

  • 塔块数量: 需要添加的塔块数，程序默认一个塔块，即Base塔；当用户添加多个塔块时，程序默认下部塔块均为Base塔；

（3）楼层组装
对每个塔块设定楼层数量，并指定标准层、层高和相应楼板上的恒、活荷载值，从而实现整个结构模型的组装。

  • 楼层数量：需要添加的楼层数量。

  • 层高：定义要添加的楼层的标高。

  • 所属标准层：指定要添加的楼层所属的标准层，交互框的下拉列表中列出了所有已定义的标准层名称；

  • DL，LL：定义本楼层楼板恒荷载值、活荷载值，方向向下为正；

  • 转换层：勾选此项定义本层为转换层。一般本层有转换结构构件时，建议把本层定义为转换层，以便对转换层构件按照规范要求进行相应的内力调整，并满足规范要求的构造措施；程序不能自动识别转换结构构件，必须在“分析设计”菜单下的“修改构件类型”命令进行指定，具体操作参见第7.2节内容。

  • Base层：结构模型的基底平面层，在程序中不代表真实楼层，如果考虑基础与上部结构一同分析计算时，可以在此层布置基础构件，设定合适的基底边界条件一同分析计算。

（4）地下室信息
        点击地下室信息的"编辑"按钮，打开"地下室信息"对话框，如图3.2.1-2，用户可对地下室进行相应设置。

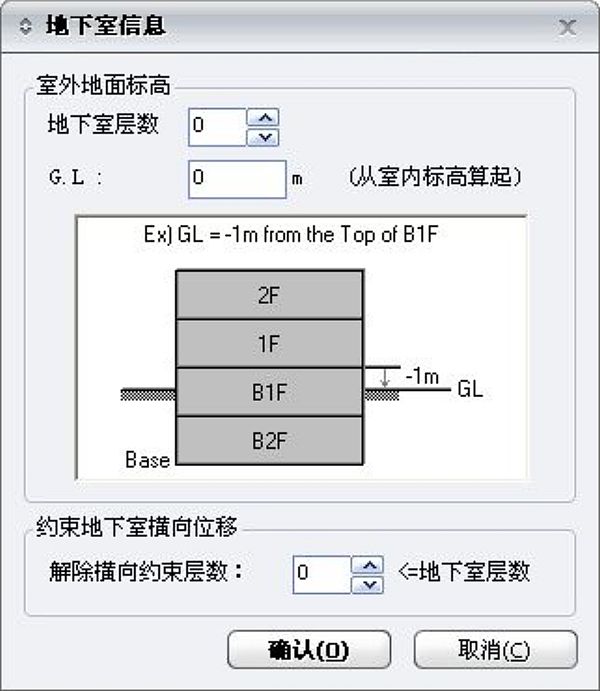

图 3.2.1-2  地下室信息


  • 地下室层数: 是指与上部结构同时进行整体分析的地下室层数，无地下室填0。对地震力、风力作用、地下室人防等信息有影响；程序按地下室层数把楼层中最下面几层设为地下室，如此处设置为3，则楼层中最下面的3层判断为地下室，楼层列表上相应的楼层名称改为B1F、B2F、B3F；
  • G.L（室外地坪）：指室外地坪距地下一层（地下室最上面的一层）顶板距离，以地下一层顶板标高为准，地坪比地下一层的顶板高为正，低为负；
  • 解除横向位移约束的地下室层数：本项用于设定解除横向位移约束的地下室层数m，m不应大于地下室层数n，解除顺序由上至下。对于解除横向位移约束的地下室部分，计算时该层将产生水平位移。



图 3.2.1-3  多塔结构



注意事项

（1）本对话框上的所有功能均可以在工作目录树的右键菜单上实现；

（2）不同的塔块不允许布置同一标准层，若实际工程中需要相同的标准层，可将该标准层进行复制，定义成不同的名称即可，详细介绍参见第3.2.3节；若用户组装楼层时，强行交互其他塔已有的标准层，则程序会自动复制此标准层，并自动生成标准层名称。

（3）此处定义的DL、LL值为本楼层所有楼板上默认荷载值，若局部房间楼板荷载不同时，在菜单荷载>构件荷载>楼板进行局部楼板荷载的修改，详细介绍参见第6.2.1节；

（4）标准层不能脱离楼层存在，用户必须先进行楼层的预组装；否则删除楼层后，其所属的标准层也随之删除。

（5）如果定义了某一楼层为转换层，则程序自动将该层的楼板按弹性楼板进行分析。



操作示例

（1）定义标准层数量及楼板类型；
（2）定义塔块数量；
（3）楼层组装；
（4）定义地下室参数；
（5）点击“关闭”。
