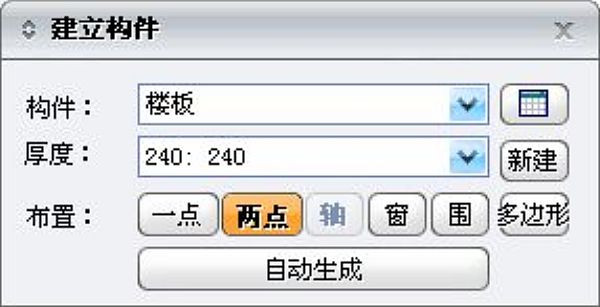

图 4.1.5-1  建立楼板

• 一点：在模型平面点取一点，程序自动搜索周围封闭区域生成楼板；

• 两点：点取任意两点，即可生成以此两点连线为对角线的矩形楼板；

• 窗：用光标截取窗口，程序自动搜索窗口内封闭区域生成楼板；

• 围：用光标选多个点围成任意形状围栏，围栏内所有封闭区域生成楼板；

• 多边形：用直线（两点）、点取构件、弧（P1+中心+P2）、弧（3点）方式建立楼板；

• 自动布置：程序自动在所有封闭区域内建立楼板。

（3）布置悬臂板：

图4.1.5-2  建立悬臂板

将楼板布置方式切换到“一点”、“窗”或“围”时，可勾选悬臂板复选框布置悬臂板。

悬挑长度：输入悬臂板挑出长度；

宽度：输入悬臂板宽度；

布置位置：设置悬臂板布置时的起始位置，可将悬臂板起始位置设置在梁的I端、中心处或者J端；选择I端或J端时，需要设置悬臂板起始节点到梁I端或J端的距离。

方向：设置建立悬挑板的挑出方向。梁的上边和右边为正，下边和左边为负；自动即由程序自动搜索梁边可建立悬臂板的区域按指定位置和尺寸建立悬臂板。
