4.1.6  支撑

[菜单路径]  构件 > 建立构件



区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
桂满秀(MITC)
2009-3-1
 Click Click
手册内容 Ver.110 R2 / No.2009-02

张春喜(MITC)

2009-3-1
 Click Click
功能说明



图 4.1.6-1  建立支撑



（1）类型：在下拉菜单中选择支撑类型，程序提供的支撑类型有：任意，X字形，单边斜撑，倒K字形，K字形，V字形，八字形。
（2）类型：选择支撑的类型；

  • 考虑受弯：考虑受弯作用的支撑，此项与“只受拉”不能同时勾选；

  • 只受拉：只考虑受拉作用的支撑，受压时则此构件退出工作；

  • 交叉分割：支撑在交叉点相互分割，交叉点为节点；

  • 跃层：即跃层支撑。

（3）布置：

一点：可用此方法布置除“任意”外的其他类型支撑，点取轴线即可在本层建立支撑。

两点：建立“任意”支撑时，只能用“两点”方式布置，点选支撑的起点和终点即可生成支撑，可以越层布置也可以水平布置；建立其它类型支撑时，只能点取同层的两点在本层建立支撑。



注意事項

    此处定义的支撑受力类型可以通过菜单构件>替换构件类型>构件替换修改，详见第4.3.7节。



操作示例

布置支撑

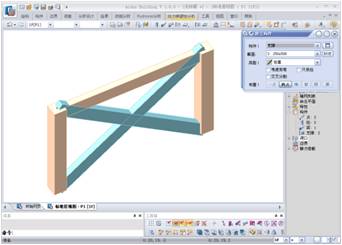

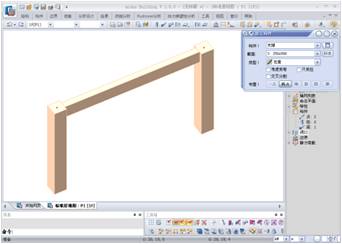

（a）布置前                                                                                                                               （b）布置后

图4.1.6-2  布置支撑操作示例



  • 操作顺序

（1）选择构件：支撑

（2）选择支撑截面和支撑类型

（3）选择布置方式：两点

（4）点选要布置支撑的位置
