4.2.1  墙洞口
[ 菜单路径 ]  构件 > 洞口 > 墙

区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
桂满秀(MITC)
2009-3-1
 Click Click
手册内容 Ver.110 R2 / No.2009-02

张春喜(MITC)

2009-3-1
 Click Click

功能说明



图4.2.1-1  建立墙洞口



（1） 方法

  • 用户输入：用户输入洞口尺寸、布置方向和距离等数据布置洞口；

  • 建筑底图：用户根据CAD底图，自动布置洞口，具体操作参见操作示例-2。

（2）洞口类型
输入剪力墙上洞口的尺寸信息。

  • w： 洞口宽度； h：洞口高度；dy：洞口底边至墙底的垂直距离。

（3）布置方向和距离

  • LR，RL，居中：洞口布置参考方向。

  • dx：洞口起始位置至墙端的水平距离

（4） 操作

  • 添加：在模型中添加洞口，添加洞口的属性为洞口类型中所勾选的属性。

  • 替换：定义的新洞口替换现有洞口。

  • 删除：删除现有洞口。



注意事項

（1）除了输入参数建立洞口外，还可以不输入参数直接用建筑底图生成洞口；

（2）一面墙体在水平方向上可布置多个洞口，但各个洞口不能出现重叠；在竖直方向上只能布置一个洞口。



操作示例

1. 用户布置（用户输入）

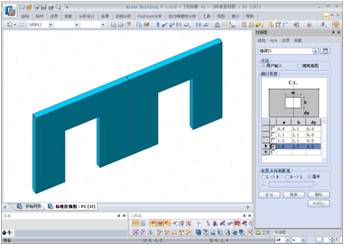

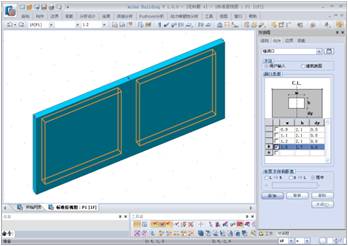

（a）布置前                                                                                                                                  （b）布置后

图4.2.1-2  布置墙洞口操作示例-1



  • 操作顺序

（1）选择墙体;
（2）在对话框中选择"用户输入";
（3）选择洞口类型;
（4）输入布置方向和距离;
（5）点击"添加"。



2.自动布置（建筑底图）

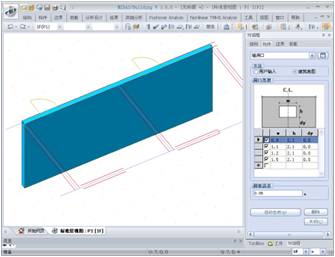

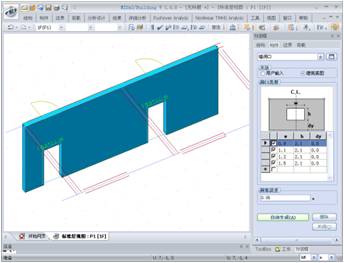

（a）布置前                                                                                                                             （b）布置后

图4.2.1-3  布置墙洞口操作示例-2



  • 操作顺序

（1）激活CAD底图;
（2）在对话框中选择"建筑底图";
（3）选择洞口类型;
（4）点击自动生成 。



1

洞口自动生成功能
