4.4  编辑构件
[菜单路径]  主菜单 > 构件 > 编辑构件
功能说明
 对已输入的构件进行编辑，如：删除、复制、旋转、镜像、延伸等。



4.4.1  删除
区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
桂满秀(MITC)
2009-3-1
 Click Click
手册内容 Ver.110 R2 / No.2009-02

张春喜(MITC)

2009-3-1
 Click Click

功能说明
用户可使用此功能删除点和构件；

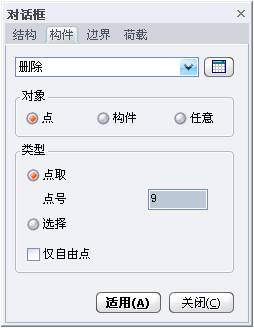

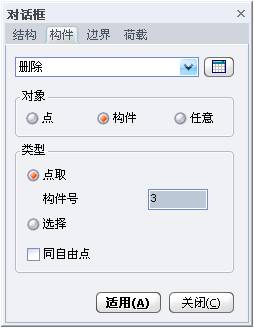

   图4.4.1-1  删除点                                                                  图4.4.1-2  删除构件



（1）点：删除点，用户可通过点取和选择两种方法删除点。

  • 点取：单击输入区后直接在视图中点取一个点，即可将其删除；也可以在输入区内键入点号，点击“适用”按钮将其删除；

  • 选择：用光标在视图中截取窗口，点击“适用”按钮删除窗口范围内的点。

  • 仅自由点：勾选此项，用上述两方法删除点时，只删除自由点；不勾选时，自由点和非自由点都将被删除，与非自由点相连的构件也将被删除；

（2）构件：删除构件， 删除构件的两种方法与删除点相似；

  • 同自由点：删除构件的同时删除自由点。

（3）任意：删除选择范围内所有的点和构件。



注意事項

（1）删除点和构件时，可以选定目标后使用键盘的Delete键将其删除；
（2）点击对话框标题右边的 按钮可显示构件表格，在表格中选择一行，使用键盘Delete键也可将其删除。
