| 功能说明 |
|
复制、移动或偏移点和构件；下面以构件为例介绍复制、移动和偏移功能： |
|
|
| 4.4.2.1 复制 |
|
|
|

|
|

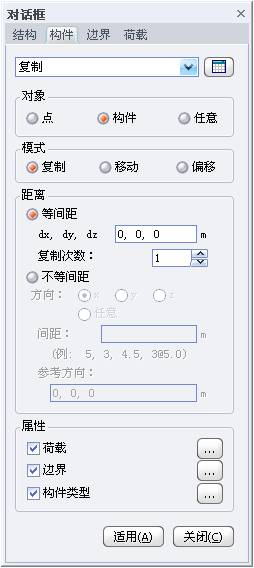

图4.4.2.1-1
复制构件 图4.4.2.1-2
复制属性 |
|
|
|
功能说明 |
|
|
（1） 复制：复制构件；
① 距离：等间距或不等间距复制；
②
不等间距：以不等间距复制构件；
方向：选择复制的方向； x、y、z：在x、y或z轴方向上以不等间距复制构件； 任意：在任意方向上以不等间距复制构件； 间距：输入在指定的方向上复制间距，例如： 5, 3, 4.5, 3@5.0； 参考方向：如果选择任意方向，则输入方向分量，也可以用鼠标单击输入区后在视图窗口中指定方向；
（2）
属性：选择是否同时复制构件的属性，如：荷载、边界条件和构件类型等；勾选属性种类后点击 选择要复制的详细属性；
|
|
图4.4.2.1-1中的复选框与图4.4.2.1-2对话框上方的复选框是联动的，用户可直接在图4.4.2.1-2对话框中决定是否复制荷载、边界等属性。 |
|
|
|
|
| 4.4.2.2 移动/偏移 |
|
|
|
|
|

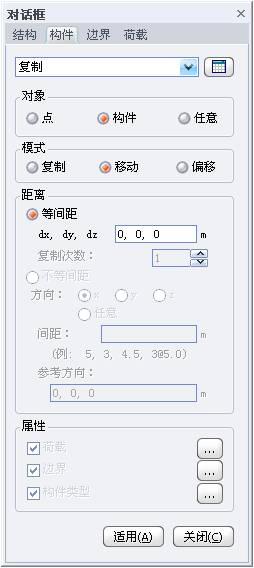

图4.4.2.2-1
移动构件 图4.4.2.2-2

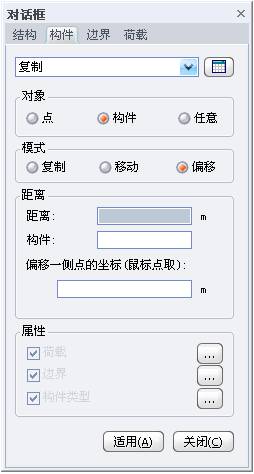

偏移构件
|
|
（1）移动：移动构件； |
|
（2）偏移：偏移构件；
①
距离：输入偏移距离，也可以用鼠标单击输入区后在视图窗口中指定移动距离；
②
属性：选择偏移时是否同时复制原构件的属性，如：荷载、边界条件和构件调整系数等；
|
|
|
| 注意事項 |
|
|
|
|
|
操作示例 |
|
|
|
|
|
|
|
|

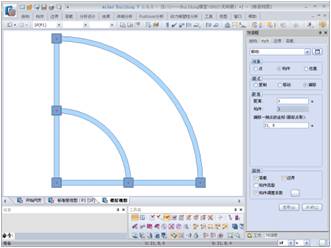

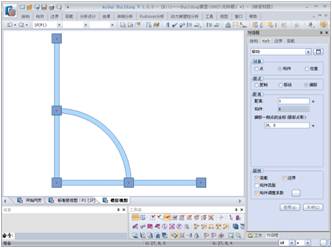

（a）偏移前 （b）偏移后 |
|
图 4.4.2.2-3 偏移构件操作示例 |
|
|
（1）输入偏移距离或直接在视图中点取偏移距离；
（2）单击构件输入区后选择a图中的弧梁；
（3）选择偏移一侧任意一点即可偏移构件。
|
|
| |
|
|
|
