4.4.4  旋转
区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
桂满秀(MITC)
2009-3-1
 Click Click
手册内容 Ver.110 R2 / No.2009-02

张春喜(MITC)

2009-3-1
 Click Click

功能说明
旋转节点和构件；下面以构件为例介绍旋转功能：

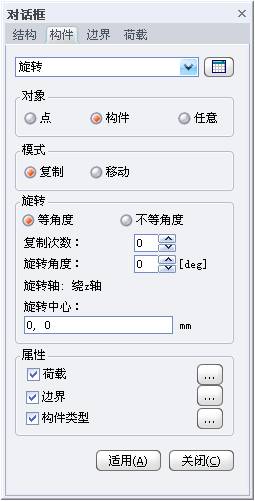

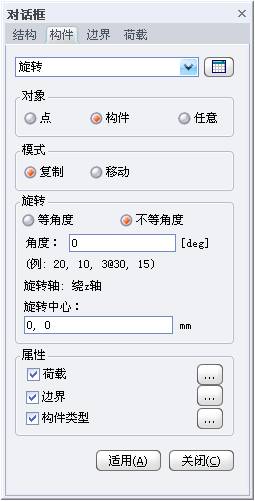

图4.4.4-1  等角度旋转复制构件                                                                        图4.4.4-2  不等角度旋转复制构件



（1）复制

① 等角度：以相同的角度增量旋转复制构件；

  • 复制次数：输入复制次数；

  • 旋转角度：输入构件旋转的角度；逆时针旋转时输入正值，顺时针旋转时输入负值；

  • 旋转轴：程序只支持绕整体坐标系z轴旋转；

  • 旋转中心：指定构件旋转中心点；直接输入两点坐标或单击输入区后在视图窗口中点取一点；

② 不等角度： 以不同的角度增量旋转复制构件；

  • 角度：输入选择复制的角度，例如： 20, 10, 3@30, 15；

（2）移动：以指定角度旋转移动构件；操作方法与旋转复制构件相似。



注意事項

旋转构件时，属性的操作方法同第4.4.2节的属性。
