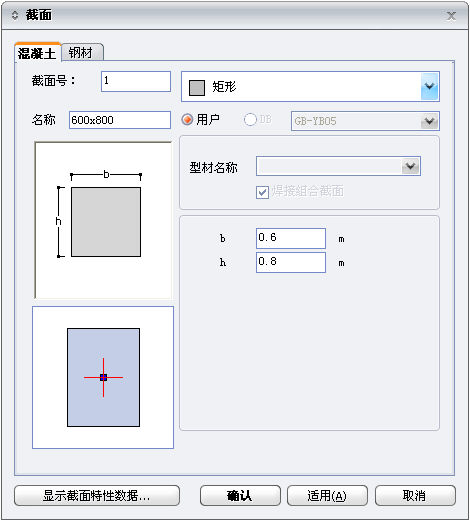

用户可通过此对话框定义混凝土截面号、名称、截面尺寸等信息，并查看其截面特性数据；

（1）截面号：定义截面编号，用户可以交互，程序默认编号为：1，2，3……
（2）截面形状：点击下拉菜单选择截面形状；程序提供长方形、圆形、工字形、T形L形等8种混凝土截面；
（3）名称：定义截面的名称，用户可以交互，程序默认为截面尺寸名称；
（4）输入截面数据：用户交互截面尺寸b, h .....；参照对话框中的图形输入；
（5）显示截面特性数据：

面积：横截面面积；
Asy：单元局部坐标系y轴方向的有效抗剪面积；
Asz：单元局部坐标系z轴方向的有效抗剪面积；
ey：从截面左侧边缘到形心的Y向距离；
ez：从截面下部边缘到形心的Z向距离；
Wey：y轴抗剪截面系数；
Wez：z轴抗剪截面系数；
Wpy：y轴抗剪塑性系数；
Wpz：z轴抗剪塑性系数；
Ix：对单元坐标系x轴的截面惯性矩;
Iy：对单元坐标系y轴的截面惯性矩;
Iz：对单元坐标系y轴的截面惯性矩;
Cwp：扭转常数；
iy：y轴回转半径；
iz：z轴回转半径；
ip：主轴回转半径（只对y轴和z轴不对称的L型截面计算）；
周长:外：截面外边缘周长；
周长:内：截面的内边缘周长（截面内部有孔洞时计算）。

（1）截面特性数据可由用户输入的尺寸计算得到，从数据库中选择的截面其特性数据从数据库中直接得到；
（2）截面特性数据中H型钢那样没有内部轮廓的截面，周长内值为0。
