| 功能说明 |
对已建立的梁构件布置荷载。 点击梁荷载后的  按钮，弹出梁荷载表格，可以查看编辑定义的梁荷载。
|
|
|
|
|
|

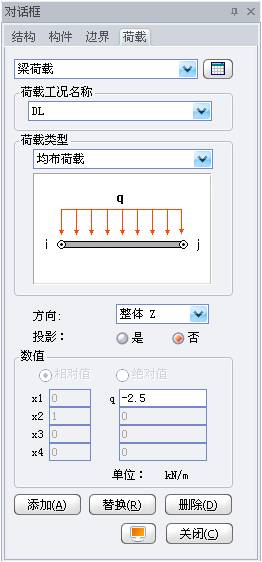

图6.2.2-1
梁荷载 |
|
|
|
（1）荷载工况名称：选择所定义的梁荷载工况。
（2）荷载类型：梁的荷载类型包括：集中荷载、均布荷载、局部非均布荷载和梯形荷载。
①

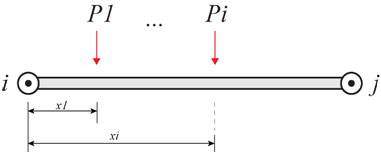

集中荷载：如图6.2.2-2所示，为集中荷载的示意图，用户通过定义荷载距梁端的距离Xi和荷载大小Pi来定义梁的集中荷载。用户一次最多可以定义四个集中荷载。
|
|
|
|
|
|
图
6.2.2-2 集中荷载 |
|
|

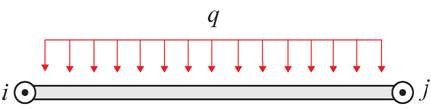

② 均布荷载：如图6.2.2-3所示，为均布荷载的示意图，用户通过定义荷载值q来定义梁的均布荷载。在数值中输入q的值。
|
|
|
|
|
|
图 6.2.2-3 均布荷载 |
|
|

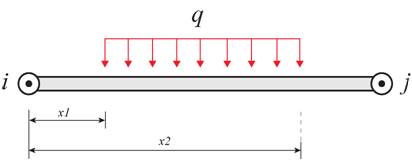

③ 局部非均布荷载：如图6.2.2-4所示，为局部非均布荷载的示意图，用户通过定义荷载值q，以及均布荷载到梁端的距离X1、X2来定义梁的局部均布荷载。
|
|
|
|
|
|
图 6.2.2-4 局部非均布荷载 |
|
|

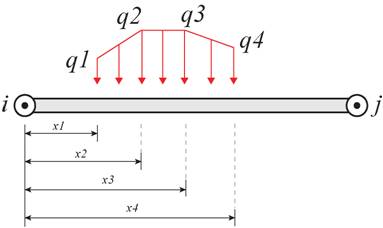

④ 梯形荷载：如图6.2.2-5所示，为梯形荷载的示意图，用户通过定义荷载值q1、q2、q3、q4，以及各荷载到梁端的距离X1、X2、X3、X4来定义梁的梯形荷载。
|
|
|
|
|
|
图 6.2.2-5 梯形荷载 |
|
|
|
（3）方向：确定荷载作用的方向，程序中给出了：局部x、局部y、局部z、整体X、整体Y、整体Z六种方向，式中局部是指构件局部坐标轴方向，整体是指整体坐标轴方向。局部方向可通过菜单视图>构件>构件局部坐标轴来查看。
（4）投影：决定梁荷载是沿整个梁长作用还是沿与荷载作用方向垂直的梁的投影长度作用。该功能仅用于荷载类型为"均布荷载"、"局部均布荷载"或"梯形荷载"，且荷载方向是在"整体坐标系"的情况。
是：沿与荷载作用方向垂直的梁的投影长度作用。 否：沿整个梁长作用。

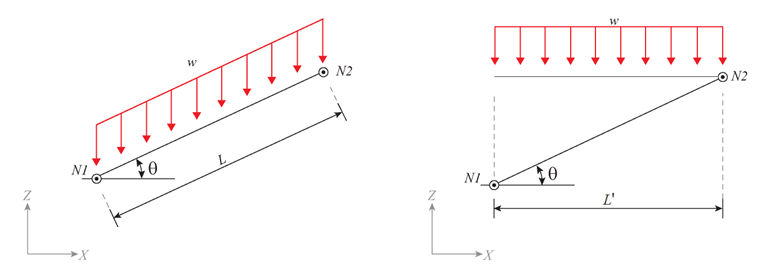

如图6.2.2-6所示，选择"是",则梁荷载作用长度为
，选择"否"，则梁荷载作用长度为 。
|
|
|
|
|
|
图 6.2.2-6 梁荷载投影示意图 |
|
|
|
（5）数值
|
|
|
| 操作示例 |
|
|
|

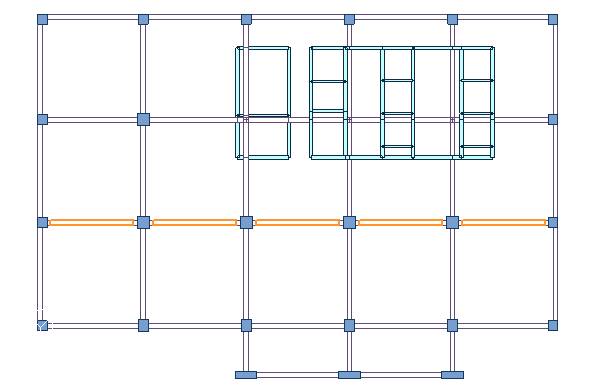

a.

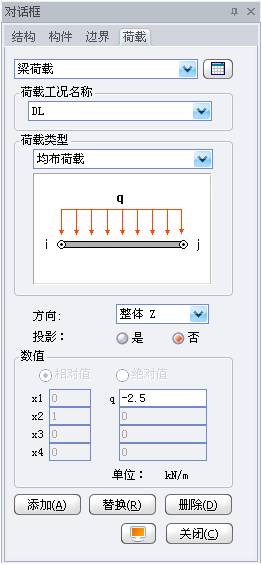

在模型中选择梁 b.
在对话框中定义梁荷载 |
|
图 6.2.2-7 梁荷载布置示意图 |
|
|
| 操作顺序 |
（1）在梁荷载对话框中定义梁荷载；
（2）在模型中选择要布置荷载的梁；
（3）点击"添加"按钮。
|
|
|
 |
|
