6.2.7  强制位移
[菜单路径]  荷载 > 构件荷载 > 强制位移
区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
桂满秀(MITC)
2009-3-1
 Click Click
手册内容 Ver.110 R2 / No.2009-02

张春喜(MITC)

2009-3-1
 Click Click



功能说明

给节点施加强制位移荷载。

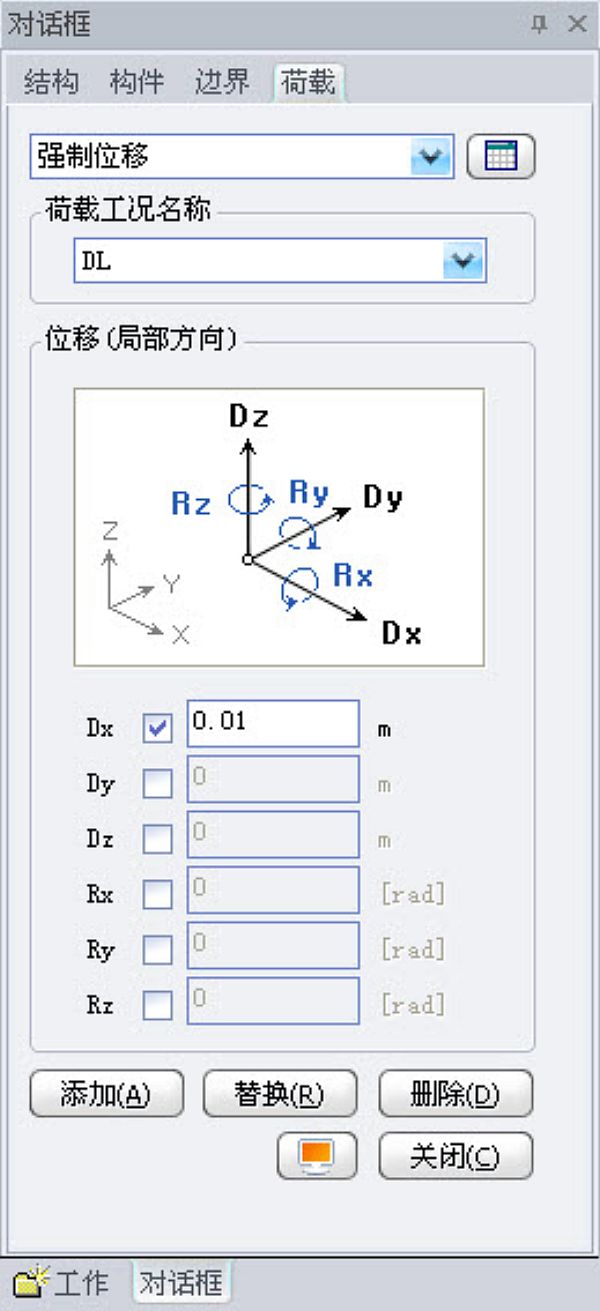

图 6.2.7-1  强制位移



Dx、Dy、Dz代表整体坐标系中X、Y、Z轴方向上位移的分量；Rx、Ry、Rz代表整体坐标系中绕X、Y、Z轴正方向上转角的分量，右手螺旋法方向的转角为正。



操作示例

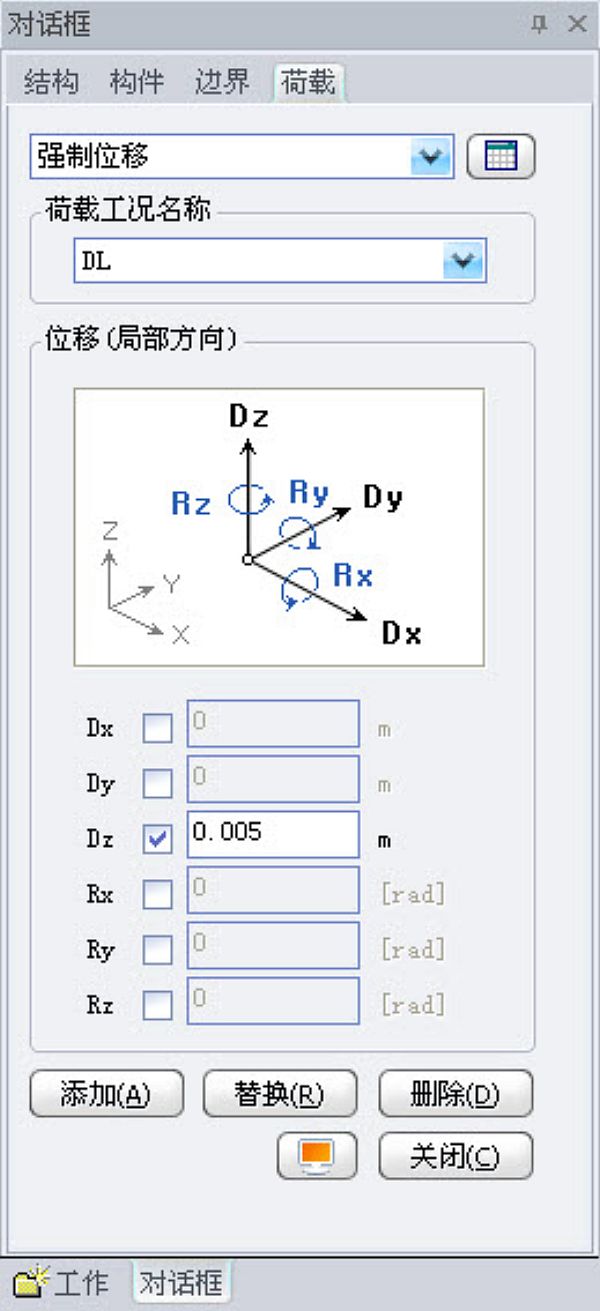

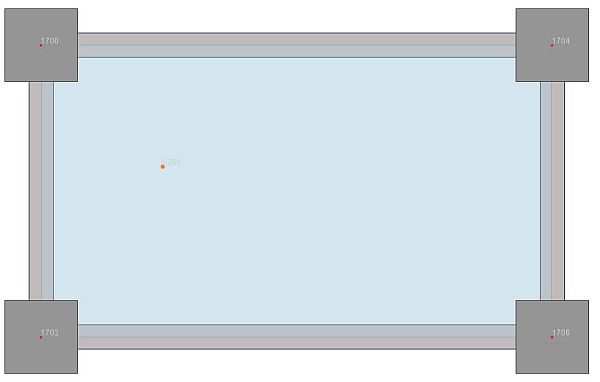

                                                                    a. 在模型中选择点                                                                                                              b. 在对话框中定义强制位移

图 6.2.7-2  布置强制位移荷载示意图



  • 操作顺序
（1）在强制位移荷载对话框中定义强制位移的大小；
（2）在楼板上选择要定义强制位移的点；
（3）点击"添加"按钮。
