7.3.2  截面刚度调整
[菜单路径]  分析设计 > 调整系数 > 截面刚度调整
区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
桂满秀(MITC)
2009-3-1
 Click Click
手册内容 Ver.110 R2 / No.2009-02

张春喜(MITC)

2009-3-1
 Click Click


功能说明

用于需要调整梁柱支撑构件截面刚度。

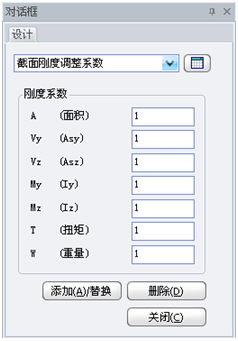

图 7.3.2  截面刚度调整系数



（1）截面刚度调整系数表格：点击 ，弹出构件截面刚度调整系数表格，可以查看和编辑构件截面刚度调整系数。
（2）刚度系数：选择需要修改的梁、柱和支撑，定义好截面刚度调整系数，点击添加按钮即可。

  • A：截面面积；

  • Vy（Asy）：构件局部坐标y轴方向的抗剪有效面积(Effective Shear Area)；

  • Vz（Asz）：构件局部坐标z轴方向的抗剪有效面积(Effective Shear Area)；

  • My（Iy）：绕构件局部坐标y轴的截面惯性矩(Moment of Inertia)；

  • Mz（Iz）：绕构件局部坐标z轴的截面惯性矩(Moment of Inertia)；

  • T（扭矩）：绕构件局部坐标x轴的抗扭刚度(Torsional Resistance)；

  • 重量：计算重量使用的截面面积。
