7.3.5  设计内力调整系数
[菜单路径]  分析设计 > 调整系数 > 设计内力调整系数
区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
桂满秀(MITC)
2009-3-1
Click Click
手册内容 Ver.110 R2 / No.2009-02

张春喜(MITC)

2009-3-1
Click Click



功能说明

可以对个别构件的设计内力进行调整,包括梁的负弯矩调幅系数、扭矩折减系数、构件的地震作用放大系数及柱墙构件的计算长度系数。

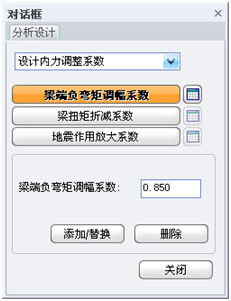

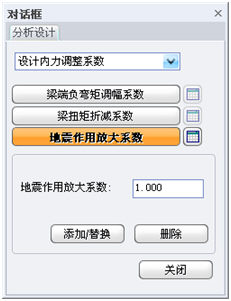

图7.3.5-1梁负弯矩调幅系数                                                图7.3.5-2梁扭矩折减系数                                             图7.3.5-3地震作用放大系数



(1)设计内力调整系数表格:点击,弹出构件设计内力调整表格,可以查看及编辑构件设计内力调整系数。

(2)梁端负弯矩调幅系数:在竖向荷载作用下,钢筋砼框架梁设计允许砼的塑性变形内力重分布,适当减少支座负弯矩,相应增大跨中正弯矩。梁端负弯矩调幅系数可在0.8~1.0范围内取值。选择需要调整的梁,输入相应的调幅系数,点击"添加”按钮即可。

(3)梁扭矩折减系数:对于现浇楼板结构,当采用刚性楼板假定时,可以考虑楼板对梁抗扭的作用而对梁的扭矩进行折减。折减系数可在0.4~1.0范围内取值。选择需要调整的梁,输入相应的扭矩折减系数,点击"添加”按钮即可。

(4)地震作用放大系数:通过此参数放大地震作用产生的构件设计内力,提高结构的抗震设计安全度。选择需要调整的构件,输入相应的放大系数,点击"添加”按钮即可。



1

按构件输入多样的设计参数
