| 功能说明 |
点击  ，弹出人防及地下室荷载表格，可以查看和编辑人防构件荷载。
|
|
（1）剪力墙荷载

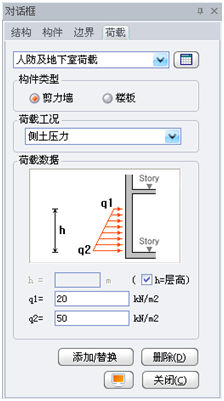

① 侧土压力
|
|
|
|
图 7.5.2-1 侧土压力 |
|
|
|
|
|

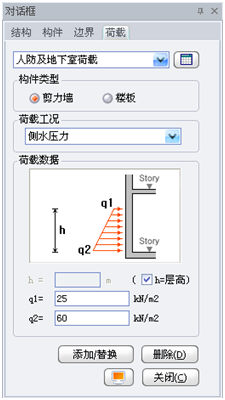

图
7.5.2-2 侧水压力 |
|
|
|
|
|

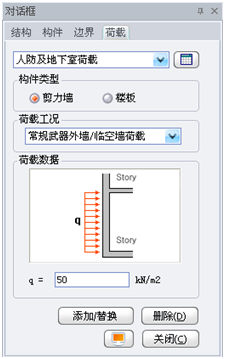

图
7.5.2-3 常规武器外墙/临空墙荷载 |
|
|
|
|
|

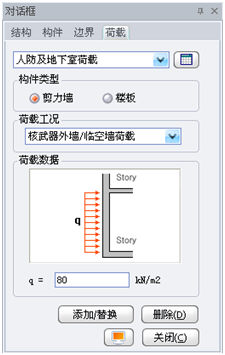

图
7.5.2-4 核武器外墙/临空墙荷载 |
|
|
|
|
|

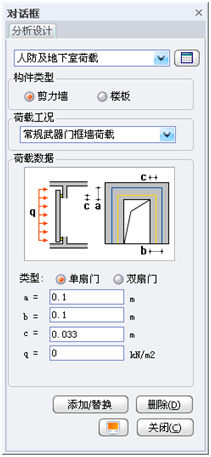

图
7.5.2-5 常规武器门框墙荷载 |
a、b：为门扇与门框墙的搭接尺寸，具体意义见图示。 c：确定由门扇传给门框墙的单位长度作用力的位置。 门扇形式：确定上下门框和两侧门框的反力系数；单扇门与双扇门的反力系数不同。 q：作用于门框墙上的人防等效静荷载标准值，作用方式如图所示，荷载正值指向构件局部坐标y轴的负方向，荷载负值指向构件局部坐 标y轴的正方向。
|
|
|
|
图

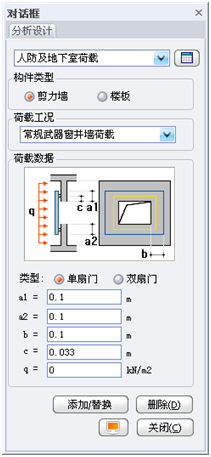

7.5.2-6 常规武器窗井墙荷载 |
a1、a2、b：采光窗与窗井墙的搭接尺寸，具体意义见图示。 c：确定由采光窗传给窗井墙的单位长度作用力的位置。 q：作用于窗井墙上的人防等效静荷载标准值，一般按人防外墙等效静荷载取用，作用方式如图所示，荷载正值指向构件局部坐标y轴的负方向，荷载负值指向构件局部坐标y轴的正方向。
⑦
核武器门框墙荷载：示意图及参数意义与常规武器门框墙荷载相似。
⑧ 核武器窗井墙荷载：示意图及参数意义与常规武器窗井墙荷载相似。
|
|
|
|

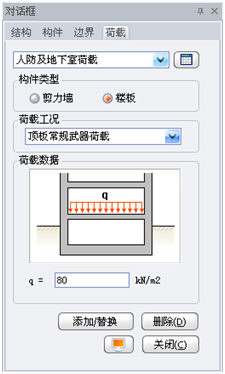

图
7.5.2-7 顶板一般武器荷载 |
|
|
|
|
|

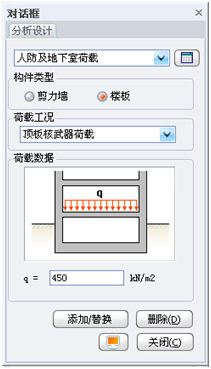

图
7.5.2-8 顶板核武器抗力荷载 |
|
|
|
|
|

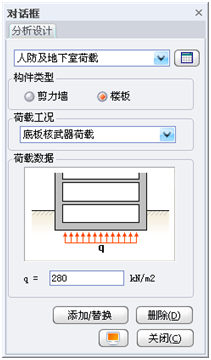

图7.5.2-9
底板核武器抗力荷载 |
|
|
|
|
| 注意事項 |
（1）只有定义了人防构件以后，才能在人防构件上加相应的人防荷载。通过菜单分析设计>人防地下室构件>构件定义定义人防构件；
（2）只有在菜单荷载>荷载控制>人防和地下室中，勾选了“地下外墙荷载”，方能交互侧土压力和侧水压力荷载，勾选了“人防设计荷载”，方能交互外墙、门框墙、窗井墙和楼板的人防荷载；
（3）菜单荷载>荷载控制>人防和地下室实现的是对人防荷载的整体定义，而本节中的菜单实现对个别人防构件的特殊荷载定义。
|
| |
 |
|
1 |
|
根据规范进行人防构件设计 |
|
