| 功能说明 |
|
梁构件的UMD工具箱如下，按截面信息、设计信息和内力信息分别列出。
|
|
|
|
|
|
图7.9.1-1 UMD工具箱（截面信息）
图7.9.1-2
设计信息 |
|
|
|
（1）构件：用户在图7.9-1构件列表中所勾选的梁构件在这里列出，点击下拉框，可选择不同构件分别进行截面设计和验算；作为独立工具箱使用时可选择“新建”，定义截面、设计和内力信息后直接计算，并自动以U-1、U-2……命名。 |
|
（2）截面信息：若构件为从图7.9-1对话框中传递过来的构件，程序自动显示梁截面尺寸、局部坐标轴和纵筋、箍筋符号；若为新建构件，则由用户自行定义梁截面尺寸；勾选“显示尺寸”前面的复选框，可显示B和H的具体数值。 |
|
（3）设计信息：若构件为从图7.9-1对话框中传递过来的构件，将自动显示混凝土信息、钢筋信息及部分设计参数；若为新建构件，则由用户自行定义。 |
|
（4）内力信息：若构件为从图7.9-1对话框中传递过来的构件，将自动显示内力信息；若为新建构件，则由用户自行定义。 |
|
|
|
|
|
图7.9.1-3
内力信息 |
荷载组合：可分别选择考虑地震作用、考虑竖向地震作用和不考虑地震作用，下面的截面控制内力将随之变化； 弯矩：显示“荷载组合”中所选工况类型的弯矩包络图； 剪力：显示“荷载组合”中所选工况类型的剪力包络图； 扭矩和轴力：显示“荷载组合”中所选工况类型的最大扭矩和最大轴力。 查看各荷载组合的内力结果：查看“荷载组合”中所选工况类型的构件详细内力结果，每个梁进行8等分，显示每个分点处的弯矩、剪力、扭矩和轴力，包络值以亮红色突出显示。
|
|
|
|
图7.9.1-4

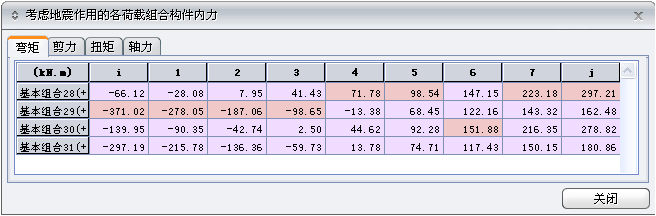

各荷载组合的内力结果 |
|
|
|
（5）简要结果 |
|
|
|
|
|
图7.9.1-5

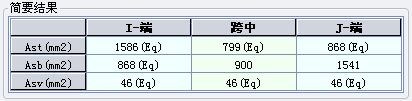

一般梁简要结果 |
|
|
根据截面、设计、内力信息计算得到一般梁构件I-端、跨中、J端的上部筋Ast、下部筋Asb和箍筋Asv。带（Eq）标志的配筋面积为考虑地震的控制工况计算所得。
①计算：构件截面、设计、内力信息中有某项更改后，可点此按钮重新计算配筋信息。
② 输出word格式计算书：输出当前构件的word计算书，点击 按钮，可以切换为Html格式计算书。
|
| |
 |
|
