7.9.2  柱
区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
桂满秀(MITC)
2009-3-1
 Click Click
手册内容 Ver.110 R2 / No.2009-02

张春喜(MITC)

2009-3-1
 Click Click



功能说明
柱构件的UMD工具箱如下，按截面信息、设计信息和内力信息分别列出。
该对话框布置与一般梁基本相似，本节只对差异部分加以介绍，其它信息参见第7.9.1节。

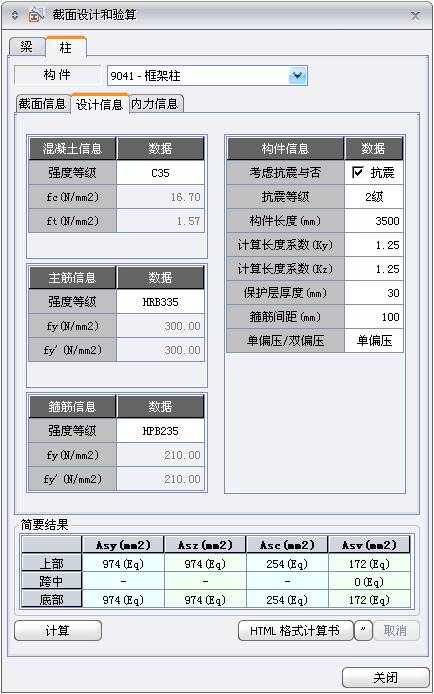

图7.9.2-1  UMD工具箱（截面信息）                                                                                                                       图7.9.2-2  设计信息



（1）设计信息：如图7.9.2-2，显示或交互构件设计信息。

（2）内力信息





图7.9.2-3  内力信息

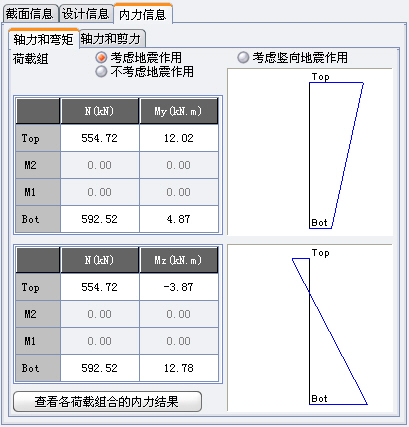

① 轴力和弯矩：按强轴、弱轴分别显示“荷载组合”中所选工况类型的轴力弯矩设计值；

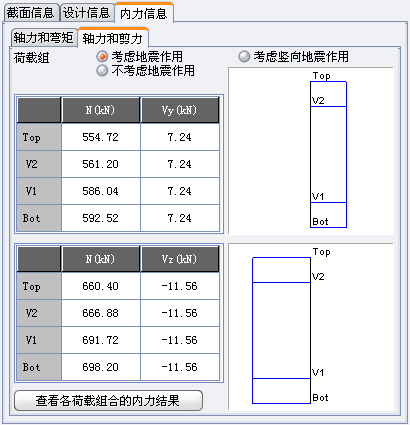

② 轴力和剪力：按强轴、弱轴分别显示“荷载组合”中所选工况类型的轴力剪力设计值；
③ 查看各荷载组合的内力结果：查看“荷载组合”中所选工况类型的构件详细内力结果，每个柱构件分上部和底部、V2& V1两部分，显示轴力弯矩组合值和轴力剪力组合值。

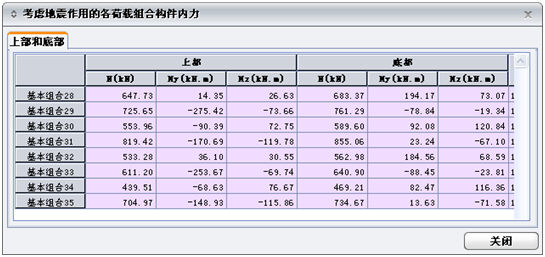

（a）轴力和弯矩

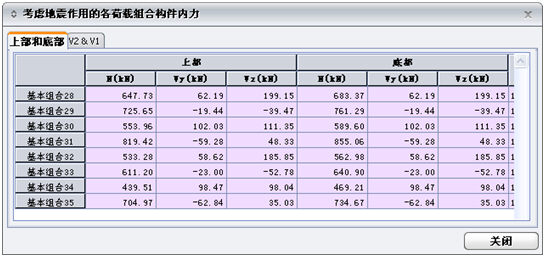

（b）轴力和剪力



图7.9.2-4 柱构件 各荷载组合的内力结果



（3）简要结果

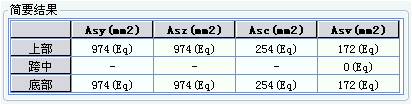

图7.9.1-5  一般柱简要结果



            根据截面、设计、内力信息计算得到一般柱构件上部、跨中、底部的B边纵筋Asy、H边纵筋Asz、角筋Asc和箍筋Asv。带（Eq）标志的配筋面积为考虑地震的控制工况计算所得。
