| 功能说明 |
剪力墙的UMD工具箱如下，按截面信息、设计信息和内力信息分别列出。
|
|
|
|

|
|

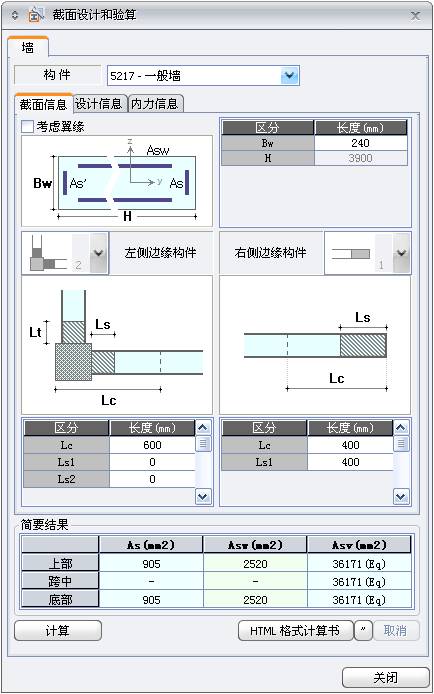

图7.9.4-1 UMD工具箱（截面信息） |
|
|
|
该对话框布置与一般梁基本相似，本节只对差异部分加以介绍，其它信息参见第7.9.1节。
|
（1）截面信息：若构件为从图7.9-1对话框中传递过来的构件，程序自动显示剪力墙尺寸、局部坐标轴、边缘构件形式和尺寸；若采用考虑翼缘的方式设计多肢剪力墙，勾选"考虑翼缘”前面的复选框，剪力墙各个尺寸标注如图7.9.4-1右侧所示；若为新建构件，则由用户自行定义。
|
（2）设计信息：如图7.9.4-2，显示或交互构件设计信息；
|
|
|
|
|
|
图7.9.4-2 设计信息 |
|
|
|
|
|
|
|
|
|

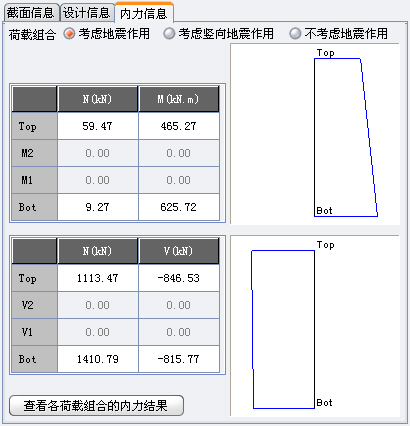

图7.9.4-3
内力信息 |
|
|
若构件为从图7.9-1对话框中传递过来的构件，将自动显示内力信息；若为新建构件，则由用户自行定义。
①轴力和弯矩：分别显示"荷载组合”中所选工况类型的上下端轴力弯矩设计值；
②轴力和剪力：分别显示"荷载组合”中所选工况类型的上下端轴力剪力设计值；
③查看各荷载组合的内力结果：查看"荷载组合”中所选工况类型的构件详细内力结果，每个剪力墙分上部和底部，显示轴力、弯矩和剪力。
|
|
|
|
|
|

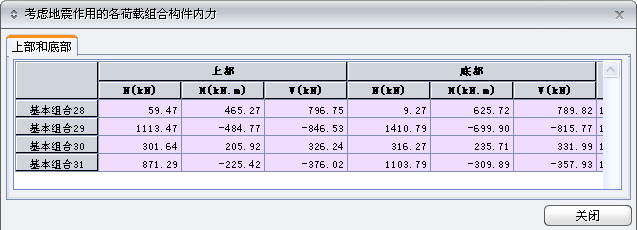

图7.9.4-4
各荷载组合的内力结果 |
|
|
|
|
|
|
|
|
|

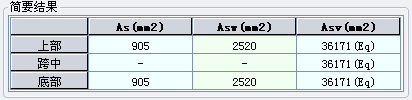

图7.9.4-5
简要结果 |
|
|
根据截面、设计、内力信息计算得到剪力墙上部、跨中和下部的边缘构件纵筋As、边缘构件箍筋Asv、剪力墙竖向分布筋面积Asw。
|
| |
 |
|
