张春喜(MITC)
可直接设计模型中任意混凝土梁、柱、支撑、墙、板构件，并输出Word和Html格式的计算书；也可从安装文件夹下调用作为独立工具箱直接使用。

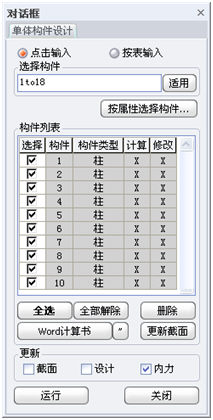

图7.9-1 单体构件设计
点击输入：在模型窗口点击某构件，可立即弹出UMD工具箱，进行单构件设计；
按表输入：在模型窗口选择任意个数构件，构件号会在【选择构件】下列出，点击 ，【构件列表】中列出所选构件信息；
按属性选择构件：点击弹出图7.9.1-1右侧对话框，分一般构件和特殊构件，进行设定并点击 后，只有这里勾选的构件类型才能被选中。
选择：勾选复选框，可对相应构件运行设计、生成计算书或更新截面；
构件：显示构件号；
构件类型：显示构件类型（具体参见图7.9-1右侧对话框）；
计算：若该构件生成过计算书，显示为 ，否则显示 ；
修改：若在UMD工具箱中，修改过构件截面，显示为 ，否则显示 ；
全选：点此按钮，勾选构件列表中所有构件；
全部解除：点此按钮，对构件列表中所有构件解除选择；
删除：点此按钮，删除所有勾选构件；
（4）Word计算书：输出构件列表中所选构件的word计算书，点击 按钮，可以切换为Html格式计算书。具体格式如图7.9-2和图7.9-3。

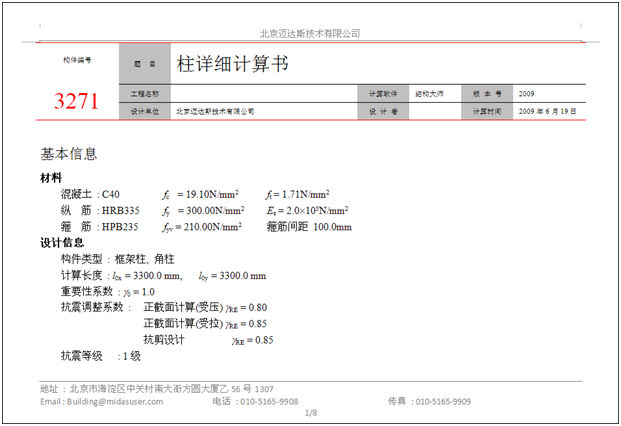

图7.9-2 word格式计算书（柱）

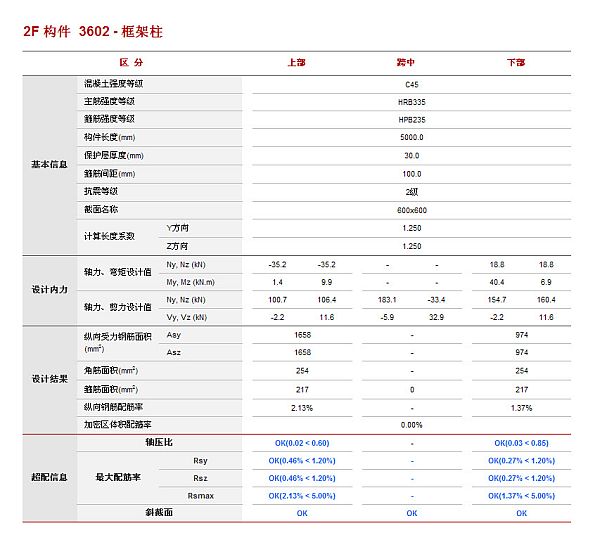

图7.9-3 Html格式计算书（柱）
（5）更新截面：点此按钮，程序将删除所有结果，按新的截面重新进行整体分析设计。
更新：在单体构件设计中，用户对构件的截面、设计、内力信息进行了修改，按新的截面重新进行整体分析设计后，重新进行构件设计时，选择需要更新的内容。
截面：勾选此项，重新进行单体构件设计时，将按更新后的截面进行设计。
设计：勾选此项，重新进行单体构件设计时，将使用更新截面信息后相应的参数进行构件设计。
内力：勾选此项，重新进行单体构件设计时，将使用按新截面进行整体分析设计所得的内力进行设计。
（6）操作按钮
运行：对选中的构件运行分析，弹出UMD工具箱，详见第7.9.1至7.9.5节内容。
关闭：关闭该对话框并退出操作。
