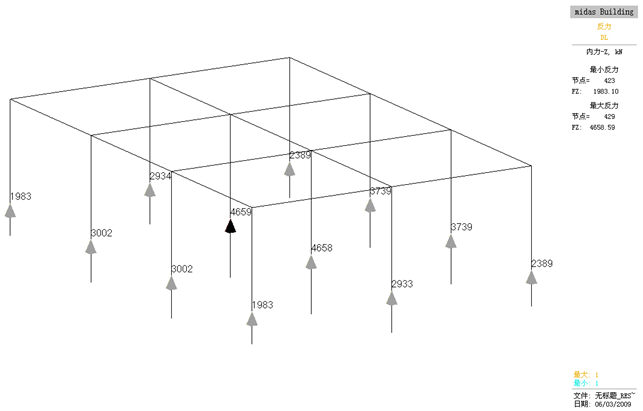

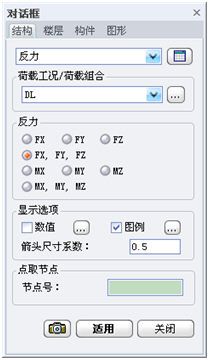

图 8.2.1-1  反力

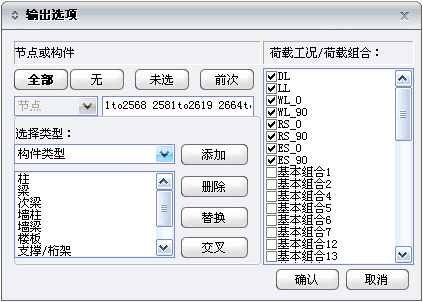

① 表格结果输出选项

节点和构件：在输入栏输入节点号或构件号；

荷载工况/荷载组合：选择荷载工况或荷载组合；

选择类型：可以按构件类型、材料、截面、厚度、塔块、楼层及支承选择节点和构件，类似于过滤选择功能。

操作：

• 全部：选择全部节点或构件，在输入栏显示所有节点号或构件号；

• 无：清楚选择的所有节点或构件；

• 反选：反向选择功能，在输入栏中输入节点号或构件号后，点击此按钮，将选择除这些节点或构件以外的节点或构件；

• 前次：前次选择的节点或构件；

• 添加：按选择类型选择构件时，在下面列表栏中选取某一类型后，点击此按钮，将模型中的此类构件号添加到输入栏中；

• 删除：按选择类型选择构件时，在下面列表栏中选取某一类型后，点击此按钮，将在输入栏中删除此类型构件号；

• 替换：按选择类型选择构件时，在下面列表栏中选取某一类型后，点击此按钮，将输入栏中的构件号替换成选定类型的构件号；

• 交叉：按两种或两种以上的选择类型来选择构件时，点击此按钮，可以在输入栏中输入两种或两种以上的选择类型所共有的构件号，即按选择类型的交集在输入栏中输入构件号。

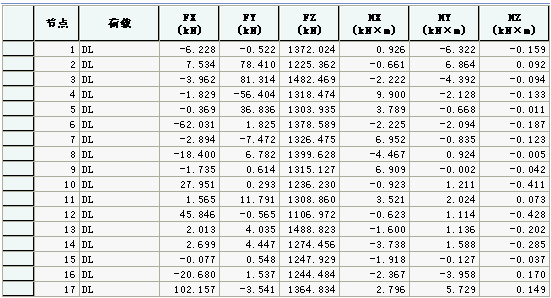

② 反力结果表格：表中列出了所选节点在相应荷载工况或荷载组合下反力的六个分量（图8.2.1-3）；也可通过主菜单>结果>结构分析结果下的图标查看表格；

图 8.2.1-3  表格结果

图8.2.1-4 数值输出详细设置

• 小数位数：按小数格式输出并设置小数点位数。

• 指数型：勾选时按指数格式输出数值。

• 仅输出最小最大值：在众多数据中仅输出最小值和最大值。

• 最小和最大值：同时输出最小和最大值。

• 绝对值最大：取所有最小和最大值的绝对值，输出其中的最大值。

• 最大值：仅输出最大值。

• 最小值：仅输出最小值。

• 最大比例（%）：确定显示的数值范围，

• 当选择最小值时的数值范围：最小值~[最小值＋(最大值—最小值)*最大比例]。

• 当选择最大值时的数值范围：[最大值-(最大值—最小值)* 最大比例]~最大值。

• 当选择最小值和最大值时：｛最小值~[最小值＋(最大值—最小值)*最大比例]｝~｛[最大值-(最大值~最小值)* 最大比例]~最大值｝。

• 当选择绝对值最大时：(绝对值最大值—绝对值最大值*最大比例)~绝对值最大值。

② 图例：勾选此项将显示图例，点击右侧的按钮，将显示如下对话框，如图8.2.1-5，可设置图例显示位置、图例中数值形式(小数格式、指数格式)。

图8.2.1-5 图例详细设置

•  位置：选择图例在视图中的布置位置，左侧或右侧。

•  等值线文本：选择图例中等值线文本的格式，小数格式或指数型。

•  百分比文本的小数点：只用于云图显示的图形结果的图例中。选择0表示百分比为整数，选择1表示百分比显示到小数点后一位数。

③ 箭头尺寸比例：调整表示反力的符号(箭头)的长度。

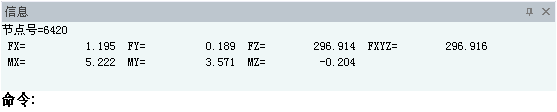

  （5）点取节点：此处文本框为草绿色时，鼠标点击模型窗口中某节点，可在信息窗口显示该节点的所有反力结果（图8.2.1-6）；

图 8.2.1-6  节点反力值
