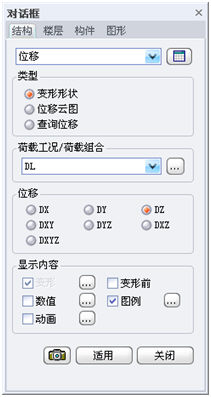

图 8.2.2-1  位移

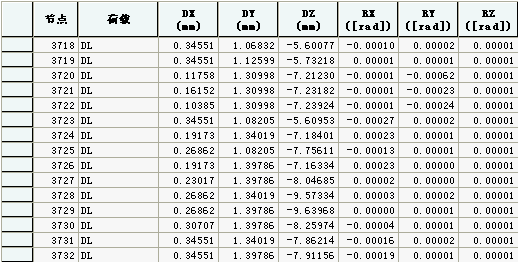

图 8.2.2-2  位移表格结果

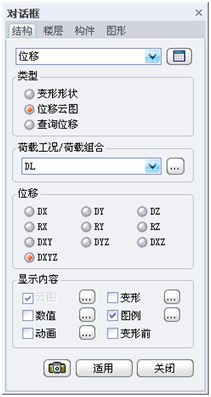

① 云图：用云图方式显示位移结果，勾选后点击右侧的按钮，可详细设置云图的表现方式。

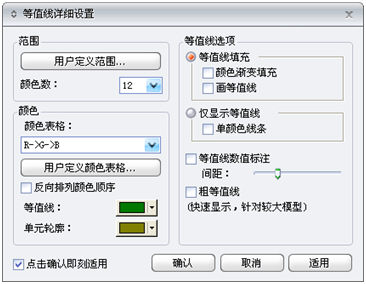

图8.2.2-3  等值线详细设置

范围：指定等值线的范围。

• 用户定义范围：可以指定云图的颜色代表的数值。

• 颜色数：显示云图的颜色数量，可指定6、12、18、24种类型。

• 颜色：指定和调整云图的颜色。

• 颜色表格：有RGB(红绿蓝)、VRGB(灰红绿蓝)、RBG(红蓝绿)、灰度四种颜色顺序。

• 用户定义颜色表格：详细定义颜色的顺序。

• 反向排列颜色顺序：将云图的颜色顺序反向排列。

• 等值线：定义云图边界线的颜色。

• 单元轮廓：指定单元轮廓线。

等值线选项：选择等值线的表现方式。

• 等值线填充：使用颜色填充等值线间的区域。

• 梯度填充：不勾选此项等值线间为一种颜色，勾选此项等值线间为渐变的颜色。

• 画等值线：绘制等值线。

• 仅显示等值线：仅显示等值线，等值线间无颜色。

• 单颜色线条：勾选时等值线颜色相同，不勾选时等值线颜色不同。

• 等值线数值标注：标注显示数值区域的字符。

• 间距：在相同数值线上标注的符号的多少，间距越小标注的符号数量越多。

• 粗等值线（快速显示，针对较大模型）：可以快速的显示较大的板单元或实体单元模型。

② 变形：显示模型的变形。点击右侧按钮，弹出图8.2.2-4对话框。

图8.2.2-4  变形设置

变形显示放大系数：为了看清变形的形状，可以调整变形的显示比例，该比例不影响数值的输出。

③动画：用动画显示结果，点击确认键，则将在画面下端弹出动画控制按钮，点击右侧的“记录”按钮，则开始演示动画。按钮中有播放、暂停、停止、向后跳进、重放、快进、向前跳进、保存、记录、关闭。点击右侧 按钮，弹出弹出图8.2.2-5对话框。

图8.2.2-5  动画模式

动画模式：选择显示动画的方式。

随动变换等值线颜色：根据动画中数值大小的变化变换等值线的颜色。

重复半周期/重复全周期：选择反复显示动画时动画的显示模式，半周期为非对称，全周期为对称。显示位移的动画时一般选择重复半周期，显示模态或屈曲模态时一般选择全周期。

AVI选项：选择制作AVI动画时的各种选项。

每比特像素：动画的每比特像素。

压缩器：选择动画文件的压缩工具。

每半周帧数(3~300)：构成每半周动画的图片数量。

每秒帧数(5~60)：每秒动画包含的图片数量。

④ 变形前：显示模型变形前形状，用于比较变形的程度。

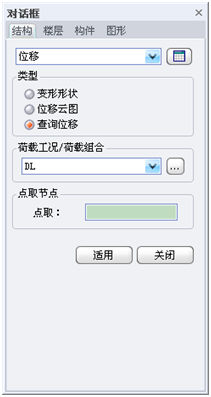

  （6）点取节点：此处文本框为草绿色时，鼠标点击模型窗口中某节点，可在信息窗口显示该节点的所有位移结果（图8.2.2-6）；

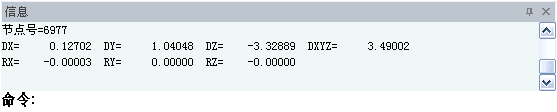

图 8.2.2-6  节点位移值
