| [菜单路径] 结果 > 结构分析结果 > 振型 | |||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||
| |||||||||||||||||||||||||||
| |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|

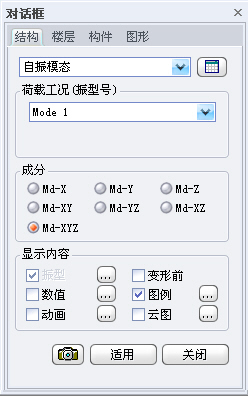

图 8.2.3-1 振型 | |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|
（1）振型表格： | |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|
图 8.2.3-2 表格结果 | |||||||||||||||||||||||||||
|
① 振型周期：列出了每一振型的频率、圆频率、周期和算法误差； ② 振型参与质量：列出了每一振型的平动质量参与系数和旋转质量参与系数； ③ 振型方向系数：列出了每一振型的平动和旋转方向系数； ④ 特征向量：列出了每个节点每一振型的特征向量。 | |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|

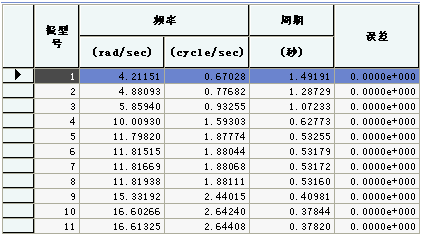

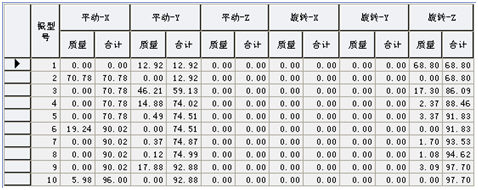

图 8.2.3-2 振型周期表格 图8.2.3-3 振型参与质量表格 | |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|

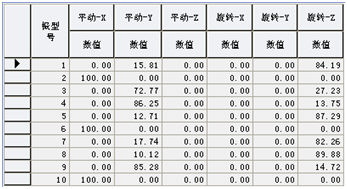

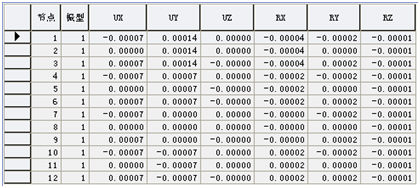

图8.2.3-4 振型方向系数表格 图8.2.3-5 特征向量 | |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|
（2）振型号：通过下拉框选择振型号； （4）成分：选择振型方向，包括整体坐标轴三个方向，可单独输出，也可全部输出； | |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|
图 8.2.3-6 自振模态云图 | |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
| 注意事项 |
按钮，将以表格方式输出振型结果（图8.2.3-2~图8.2.3-5），也可通过
实现该功能。振型表格包括振型周期、振型参与质量、振型方向系数和特征向量；
（1）在各方向上，振型参与质量之和不足90%时，应该增加分析的振型数量；当无限增加振型数量也无法使振型参与质量之和达到90%时，应查看建立的模型是否正确，或有一些不必要的附属构件。
（2）判断结构的某一模态是平动还是扭转，可以从文本结果的“周期、地震作用及振型”输出文件里面查看平动因子和扭转因子来进行判断。
（3）从程序提供的数据来判断结构的某一振型是平动还是扭转的方法：对于比较规则的结构，使用“结果>结构分析结果>振型”的动画功能就可以很清楚地看出结构是平动还是扭转。对于不太规则的结构，如果上述方法无法判断时，就要结合振型表格中的“振型参与质量”和“振型方向因子”来判定。
