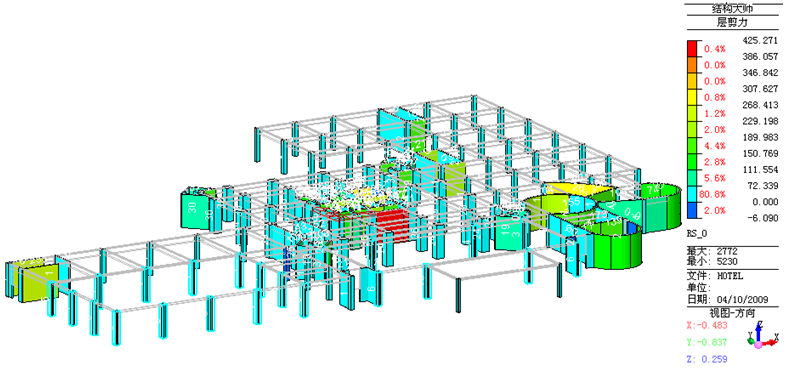

图 8.3.1-1  层剪力

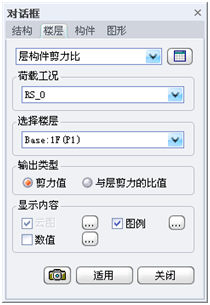

（1）层剪力比表格：点击按钮查看层构件承担剪力比表格，详见第8.3.2节；

（2）荷载工况：选择输出构件剪力对应的荷载工况，一般为水平力工况；

（3）选择楼层：选择输出的楼层，可选某一楼层或全部楼层；

（4）输出类型：

剪力值：在图形中输出抗侧力构件承担的剪力值；

与层剪力的比值：在图形中输出抗侧力构件承担的剪力与层剪力的比值；

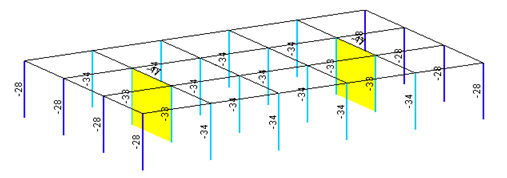

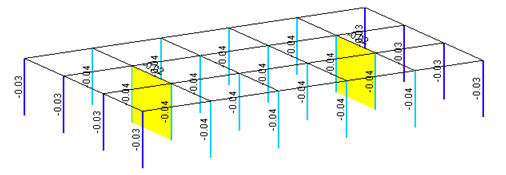

图 8.3.1-2  层构件剪力图                                                                                                 8.3.1-3  层构件剪力比
