8.3.4  楼层图形结果
[菜单路径] 结果 > 层分析结果 > 楼层图形结果
区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
桂满秀(MITC)
2009-3-1
Click Click
手册内容 Ver.110 R2 / No.2009-02

张春喜(MITC)

2009-3-1
Click Click

功能说明

此项是以图形或表格方式输出层间位移、层间位移角、层剪力及层倾覆弯矩结果。

(1)层间位移



图 8.3.4-1  层间位移



①层间位移表格:点击层间位移后面的 按钮,将以表格方式输出层间位移结果;
②荷载工况:
选择要输出的地震工况;
③层间位移类型:
一般:输出层间位移;有害:输出有害层间位移;
④显示内容:
输入要生成图形的标题,点击"图形’即生成相应结果图形,点击"关闭”则关闭此对话框。图形标题不输入时使用程序默认标题。

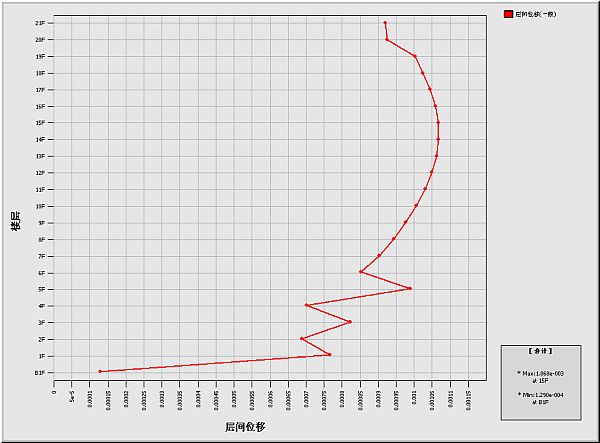

图 8.3.4-2  层间位移(一般)



(2)层间位移角

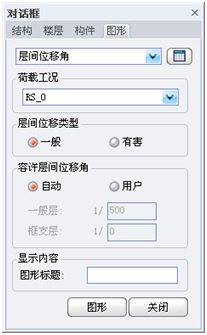

图 8.3.4-3  层间位移角



①层间位移角表格:点击层间位移角后面的按钮,将以表格方式输出层间位移角和有害层间位移角结果;
②荷载工况:
选择要输出的地震工况;
③层间位移类型:
一般:输出层间位移角;有害:输出有害层间位移角;
④容许层间位移角:
一般层和框支层可分别考虑;
  自动:按规范自动判断;用户:用户交互容许值;
⑤显示内容:
输入要生成图形的标题,点击"图形’即生成相应结果图形,点击"关闭’则关闭此对话框。图形标题不输入时使用程序默认标题。

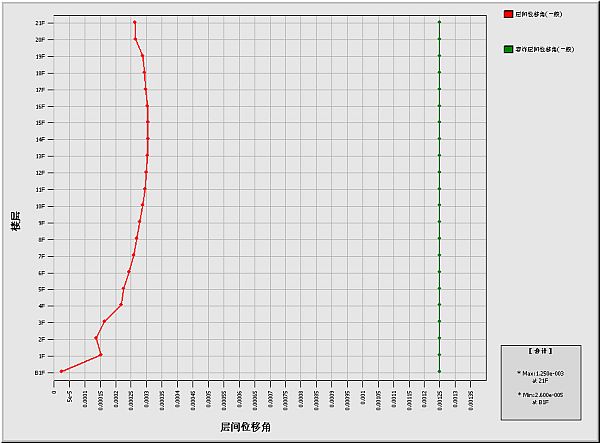

图 8.3.4-4  层间位移角(一般)



(3)层剪力



图 8.3.4-5  层剪力



①层剪力表格:点击层剪力后面的 按钮,将以表格方式输出层剪力结果;
②荷载工况:
选择要输出的水平荷载工况;
③显示内容:
输入要生成图形的标题,点击"图形’即生成相应结果图形,点击"关闭’则关闭此对话框。图形标题不输入时使用程序默认标题。

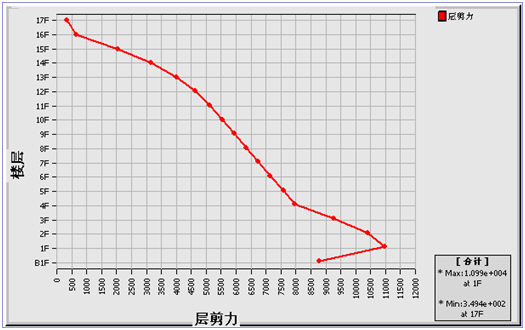

图 8.3.4-6  层剪力



(4)层倾覆弯矩



图 8.3.4-7  层倾覆弯矩



①层倾覆弯矩表格:点击层倾覆弯矩后面的 按钮,将以表格方式输出层倾覆弯矩结果;
②荷载工况:
选择要输出的水平荷载工况;
③显示内容:
输入要生成图形的标题,点击"图形’即生成相应结果图形,点击"关闭’则关闭此对话框。图形标题不输入时使用程序默认标题。

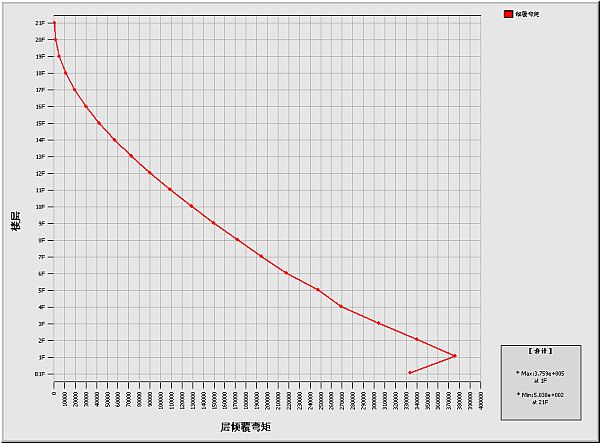

图 8.3.4-8  层倾覆弯矩
