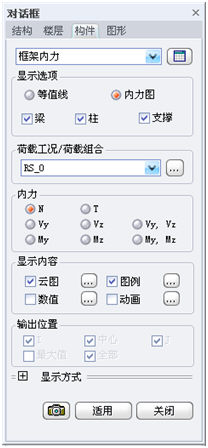

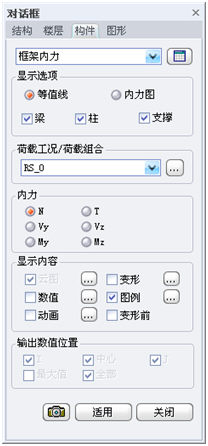

（a）等值线 （b）内力图 图8.4.1-1 框架内力
输出各种荷载工况及荷载组合作用下，梁、柱、支撑构件的内力值。
（1）内力结果输出表格:点击框架内力后面的按钮 ，可按表格形式输出框架内力结果，具体可参见第8.4.5节内容。 （2）显示选项:提供了等值线和内力图两种方式，下面的复选框可以选择输出构件的类型，包括梁、柱、支撑。 （3）荷载工况/荷载组合:选择需要查看结果的荷载工况或荷载组合，点击后面的按钮 可以弹出定义荷载组合的对话框。 （4）内力
N：沿构件局部坐标x轴方向的轴力。 My：绕构件局部坐标y轴方向的弯矩。 Mz：绕构件局部坐标z轴方向的弯矩。 Vy：沿构件局部坐标y轴方向的剪力。 Vz：沿构件局部坐标z轴方向的剪力。 T：绕构件局部坐标x轴方向的扭矩。 Vy，Vz：同时显示两个方向的剪力。 My，Mz：同时显示两个方向的弯矩。 各项内力以下图中箭头指向为正。

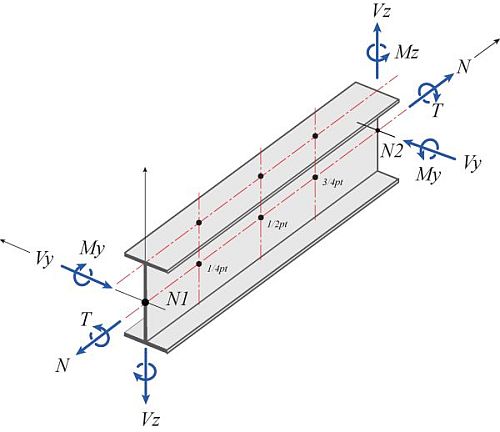

图8.4.1-2 框架内力方向示意图
（5）输出数值位置
I、J：输出构件I、J端位置的内力；
中间：输出构件中间位置的内力；
最大值：输出构件内力的最大值。最大值即内力绝对值的最大值，非代数值的最大值。
全部：输出构件I、J端和中心位置的内力。
