（a）等值线 （b）内力图 图8.4.2 墙内力
输出各种荷载工况及荷载组合作用下剪力墙的内力值。

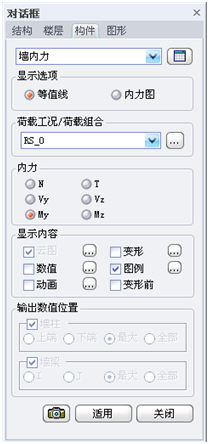

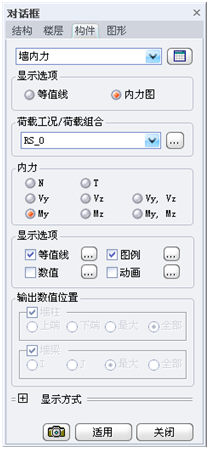

（1）墙内力结果表格:点击墙内力后面的按钮 ，可按表格形式输出墙内力结果，具体可参见第8.4.6节内容。 （2）显示选项:提供了等值线和内力图两种显示方式。 （3）荷载工况/荷载组合:选择需要查看结果的荷载工况或荷载组合，点击后面的按钮可以弹出定义荷载组合的对话框。 （4）内力
N：沿墙构件局部坐标x轴方向的轴力； My：绕墙构件局部坐标y轴方向的弯矩； Mz：绕墙构件局部坐标z轴方向的弯矩； T：绕墙构件局部坐标x轴方向的扭矩； Vy：沿墙构件局部坐标y轴方向的剪力； Vz：沿墙构件局部坐标z轴方向的剪力； Vy，Vz：同时显示两个方向的剪力。 My，Mz：同时显示两个方向的弯矩。 各项内力以下图中箭头指向为正。

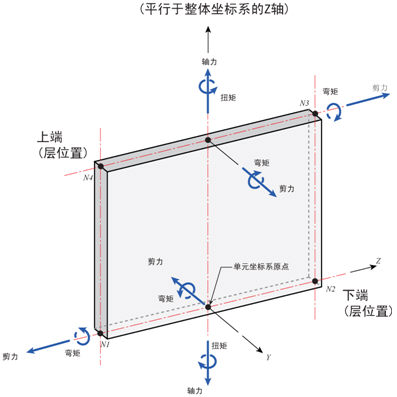

图8.4.2-2 墙内力方向示意图
（5）输出数值位置
墙柱：可以选择在上端、下端位置输出内力；
墙梁：可以选择在I、J端位置输出内力；
其中"最大"是指输出构件内力的最大值，最大值即内力绝对值的最大值，非代数值的最大值；"全部"是指在构件的两端及中间位置同时输出内力结果。 （6）显示方式：选择内力图时可选择此项，定义内力图中线条的填充方式及图形显示比例系数。
