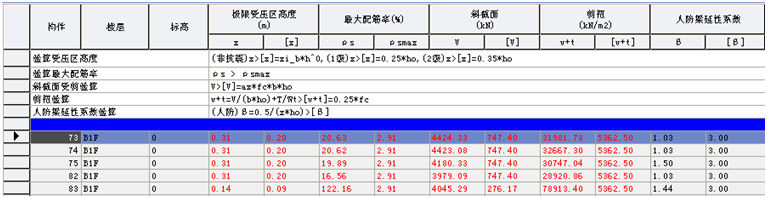

8.4.4.1  混凝土梁、人防梁超筋超限信息

（1）受压区高度超限验算

（非抗震）x>[x]=xi_b*h0：表示非抗震梁受压区高度超限，表格中以红色显示；

（1级）x>[x]=0.25*h0：表示抗震等级为1级的梁受压区高度超限，表格中以红色显示；

（2、3级）x>[x]=0.35*h0：表示抗震等级为2、3级的梁受压区高度超限，表格中以红色显示；

其中：

x ——   受压区高度；

[x] —— 界限受压区高度；

xi_b —— 非抗震时允许的相对受压区高度；

h0 —— 梁截面有效高度。

（2）最大配筋率超限验算

ρs>ρsmax：表示单边配筋率超限，表格中以红色显示；

其中：

ρs —— 梁截面一边的配筋率；

ρsmax —— 规范允许的最大配筋率。

（3）斜截面抗剪超限验算

V >[V]=axfcbho：表示抗剪截面超限，表格中以红色显示；

其中：

V —— 控制剪力；

[V] —— 截面抗剪承载力；

ax —— 截面系数；

fc —— 混凝土抗压强度；

b,h0 —— 截面宽度和有效高度。

（4）剪扭超限验算

V+T=V/(bh0)+T/Wt>[V+T]=0.25fc：表示抗剪截面超限，表中以红色显示；

其中：

V，T —— 控制验算的剪力和扭矩；

b，h0 —— 截面宽度和有效高度；

Wt —— 截面的受扭塑性抵抗矩；

fc —— 混凝土抗压强度。

（5）人防梁延性比超限验算

β=0.5/(x/ho)>[β]：表示人防梁延性比超限，表格中以红色显示；

其中：

β ——  梁截面计算延性比；

x/h0 —— 截面受压区相对高度；

[β] —— 允许延性比。

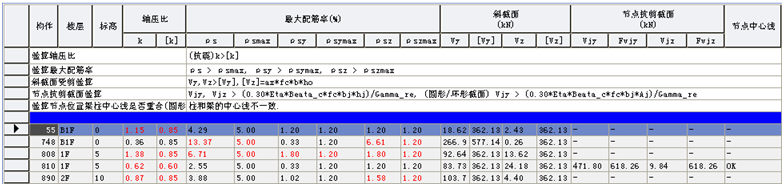

8.4.4.2  混凝土柱超筋超限信息

（1）轴压比超限验算

（抗震）k>[k]：表示抗震设计时轴压比超限，表格中以红色显示；

其中：

k —— 计算轴压比；

[k] —— 允许轴压比。

（2）最大配筋率超限验算

ρs > ρsmax：表示全截面配筋超限，表格中以红色显示；

ρsy > ρsymax：表示单边配筋率超限，表格中以红色显示；

ρsz > ρszmax：表示单边配筋率超限，表格中以红色显示；

    其中：

ρs —— 柱全截面配筋率；

ρsmax —— 柱全截面允许的最大配筋率；

ρsy,ρsz —— 分别为矩形截面柱单边（B边和H边）的配筋率；

ρsymax,ρszmax —— 分别为矩形截面柱单边（B边和H边）的最大配筋率。

（3）斜截面受剪超限验算

Vy,Vz>[Vy],[Vz]=ax*fc*b*h0：表示柱抗剪截面超限 ；

    其中：

Vy,Vz —— 分别为控制验算的y,z向剪力；

[Vy],[Vz] —— 分别为截面的y,z向抗剪承载力；

ax —— 为截面的计算系数；

b,h0 —— 截面宽度和有效高度。

（4）节点域抗剪承载力超限验算

Vjy,Vjz>[Vjy],[Vjz]=ax*fc*b*ho：表示柱抗剪截面超限；

    其中：

Vjy,Vjz —— 分别为控制节点域验算的y,z向剪力；

[Vjy],[Vjz] —— 分别为节点域截面y,z向抗剪承载力；

ax —— 为截面的计算系数；

b,h0 —— 截面宽度和有效高度。

（5）验算节点位置的梁柱中心线(圆形/环形)

          (圆形/环形截面)柱和梁的中心线不一致：表示节点处梁柱中心线不重合超限；

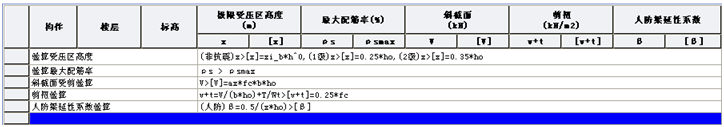

8.4.4.3  墙梁超筋超限信息

（1）受压区高度超限验算

（非抗震）x>[x]=xi_b*h0：表示非抗震梁受压区高度超限，表格中以红色显示；

（1级）x>[x]=0.25*h0：表示抗震等级为1级的梁受压区高度超限，表格中以红色显示；

（2、3级）x>[x]=0.35*h0：表示抗震等级为2、3级的梁受压区高度超限，表格中以红色显示；

    其中：

x —— 受压区高度；

[x] —— 界限受压区高度；

xi_b —— 非抗震时允许的相对受压区高度；

h0 —— 梁截面有效高度。

（2）最大配筋率超限验算

ρs>ρsmax：表示单边配筋率超限，表格中以红色显示；

其中：

ρs —— 梁截面一边的配筋率；

ρsmax —— 规范允许的最大配筋率。

（3）斜截面抗剪超限验算

V>[V]=ax*fc*b*h0：表示抗剪截面超限，表格中以红色显示；

    其中：

V —— 控制剪力；

[V] —— 截面抗剪承载力；

ax —— 截面系数；

fc —— 混凝土抗压强度

b,h0 —— 截面宽度和有效高度。

（4）剪扭超限验算

V+T=V/(bh0)+T/Wt>[V+T]=0.25fc：表示抗剪截面超限，表中以红色显示；

    其中：

V,T —— 控制验算的剪力和扭矩；

b,h0 —— 截面宽度和有效高度；

Wt —— 截面的受扭塑性抵抗矩；

Fc —— 混凝土抗压强度。

（5）人防梁延性比超限验算

β=0.5/(x/h0)>[β]：表示人防梁延性比超限，表格中以红色显示；

    其中：

β —— 梁截面计算延性比；

x/h0 —— 截面受压区相对高度；

[β] —— 允许延性比。

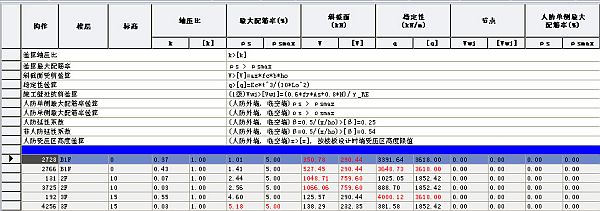

8.4.4.4  墙柱超筋超限信息

（1）轴压比超限验算

k>[k]：表示抗震设计时轴压比超限，表格中以红色显示；

其中：

k —— 计算轴压比；

[k] —— 允许轴压比。

（2）最大配筋率超限验算

ρs>ρsmax：表示边缘构件配筋率超限；

其中：

ρs —— 墙肢一端边缘构件的配筋率或按柱配筋时的全截面配筋率；

ρsmax —— 规范允许的最大配筋率。

（3）斜截面受剪超限验算

V>[V]=ax*fc*b*h0：表示抗剪截面超限，表格中以红色显示；

    其中：

V —— 墙肢截面控制剪力；

[V] —— 墙肢截面的抗剪承载力；

ax —— 墙肢截面的计算系数；

fc —— 混凝土抗压强度；

b,h0 —— 墙肢截面宽度和有效高度。

（4）稳定性超限验算

q>[q]=Ec*t^3/(10*L0^2)：表示墙肢稳定超限，表格中以红色显示；

    其中：

q —— 墙肢顶部组合等效竖向均布荷载设计值；

[q] —— 墙肢顶部允许轴向压力；

Ec —— 混凝土弹性模量；

t —— 墙肢截面厚度；

L0 —— 墙肢计算长度。

（5）施工缝处抗剪超限验算

（1级）Vwj>[Vwj]=(0.6*fy*As+0.8*N)/γRE：表示抗震等级为1级的剪力墙在施工缝处抗剪超限，表格中以红色显示；

    其中：

Vwj —— 墙肢施工缝处地震作用组合的剪力设计值；

[Vwj] —— 墙肢施工缝处抗剪承载力；

N —— 墙肢施工缝处地震作用组合的轴力设计值；

fy —— 竖向钢筋的抗拉强度设计值；

As —— 墙肢截面中竖向钢筋的总面积；

γRE —— 剪力墙抗震承载力调整系数。

（6）人防单侧最大配筋率超限验算

ρs>ρsmax：表示人防墙柱单侧配筋率超限；

其中：

ρs —— 人防墙柱单侧配筋率；

ρsmax —— 人防墙柱单侧最大配筋率。

（7）人防单侧最大配筋率超限验算

ρs>ρsmax：表示人防墙柱单侧配筋率超限；

其中：

ρs —— 非人防墙柱单侧配筋率；

ρsmax —— 非人防墙柱单侧最大配筋率。

（8）人防延性系数超限验算

           β>[β]：表示人防墙柱延性系数超限；

（9）非人防延性系数超限验算

           β>[β]：表示非人防墙柱延性系数超限；

（10）人防受压区高度限值超限验算

           x>[x]：表示人防墙柱受压区高度超限；

8.4.4.5  钢梁超限信息

（1）正应力超限验算

F1>f：表示钢梁正应力超限，表格中以红色显示；

其中：

F1 —— 钢梁的正应力；

f —— 钢的抗拉、抗压强度。

（2）跨中剪应力验算

F2>fv：表示钢梁跨中剪应力超限，表格中以红色显示；

（3）端部剪应力验算

F3>fv：表示钢梁端部剪应力超限，表格中以红色显示；

其中：

F2、F3 —— 钢梁的剪应力；

fv —— 钢的抗剪强度。

（4）平面外长细比验算

RMD>RMD_max：表示梁平面外长细比超限，表格中以红色显示；

其中：

RMD —— 钢梁平面外计算长细比；

RMD_max——钢梁平面外容许长细比。

（5）宽厚比验算

B/Tf >B/Tf_max：表示钢梁翼缘宽厚比超限，表格中以红色显示；

（6）高厚比验算

H/Tw>H/Tw_max：表示钢梁腹板高厚比超限，表格中以红色显示；

其中：

B/Tf、B/Tf_max——梁翼缘的宽厚比、最大宽厚比；

B/Tw、B/Tw_max——梁腹板的高厚比、最大高厚比。

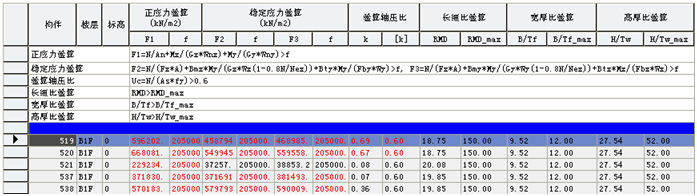

8.4.4.6 钢柱超限信息

（1）正应力超限验算

F1> f：表示钢柱正应力超限，表格中以红色显示；

其中：

F1 —— 钢柱的正应力；

f —— 钢的抗拉、抗压强度。

（2）稳定应力超限验算

F2>f：表示钢柱x向稳定应力超限，表格中以红色显示；

F3>f：表示钢柱y向稳定应力超限，表格中以红色显示；

其中：

F2、F3 —— 分别为x、y向稳定应力。

（3）轴压比验算

k>[k]：表示柱轴压比验算超限，表格中以红色显示；

其中：

k —— 柱计算轴压比；

[k] —— 柱容许轴压比。

（4）长细比验算

RMD>RMD_max：表示柱长细比验算超限，表格中以红色显示；

其中：

RMD —— 柱截面的长细比；

RMD_max——柱截面的最大长细比。

（5）宽厚比验算

B/Tf >B/Tf_max：表示柱截面宽厚比验算超限，表格中以红色显示；

（6）高厚比验算

H/Tw>H/Tw_max：表示柱截面高厚比验算超限，表格中以红色显示；

其中：

B/Tf >B/Tf_max —— 柱截面的宽厚比、最大宽厚比；

H/Tw >H/Tw_max —— 柱截面的高厚比、最大高厚比。

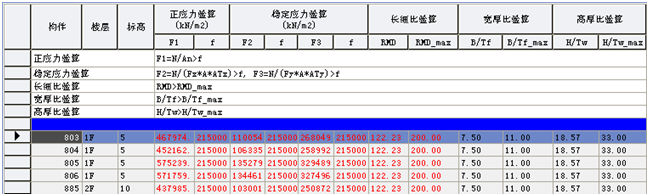

8.4.4.7  钢支撑超限信息

（1）正应力超限验算

F1>f：表示钢支撑正应力超限，表格中以红色显示；

其中：

F1 —— 钢支撑的正应力；

f —— 钢的抗拉、抗压强度。

（2）稳定应力超限验算

F2>f：表示钢支撑x向稳定应力超限，表格中以红色显示；

F3>f：表示钢支撑y向稳定应力超限，表格中以红色显示；

其中：

F2、F3 —— 分别为x、y向稳定应力。

（3）长细比验算

RMD>RMD_max：表示支撑长细比验算超限，表格中以红色显示；

其中：

RMD —— 支撑截面的长细比；

RMD_max—— 支撑截面的最大长细比。

（4）宽厚比验算

B/Tf >B/Tf_max：表示支撑截面宽厚比验算超限，表格中以红色显示；

（5）高厚比验算

H/Tw>H/Tw_max：表示支撑截面高厚比验算超限，表格中以红色显示；

其中：

B/Tf >B/Tf_max —— 支撑截面的宽厚比、最大宽厚比；

H/Tw>H/Tw_max —— 支撑截面的高厚比、最大高厚比。

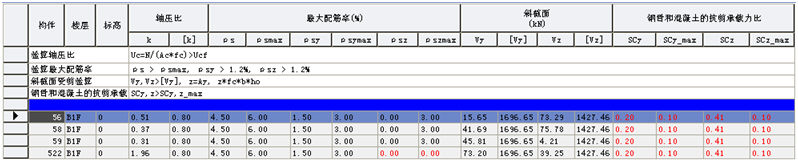

8.4.4.8  SRC柱超限信息

（1）轴压比验算

k>[k]：表示柱轴压比验算超限，表格中以红色显示

其中：

k —— 柱计算轴压比；

[k] —— 柱容许轴压比。

（2）最大配筋率超限验算

ρs > ρsmax：表示全截面配筋超限，表格中以红色显示；

ρsy > ρsymax：表示单边配筋率超限，表格中以红色显示；

ρsz > ρszmax：表示单边配筋率超限，表格中以红色显示；

    其中：

ρs —— 柱全截面配筋率；

ρsmax —— 柱全截面允许的最大配筋率；

ρsy,ρsz —— 分别为矩形截面柱单边（B边和H边）的配筋率；

ρsymax,ρszmax —— 分别为矩形截面柱单边（B边和H边）的最大配筋率。

（3）斜截面受剪超限验算

Vy,Vz>[Vy],[Vz]=ax*fc*b*h0：表示柱抗剪截面超限 ；

    其中：

Vy,Vz —— 分别为控制验算的y,z向剪力；

[Vy],[Vz] —— 分别为截面的y,z向抗剪承载力；

ax —— 为截面的计算系数；

b,h0 —— 截面宽度和有效高度。

（4）型钢与混凝土抗压承载力比值超限验算

SCy、z>SCy、z_max：分别表示y、z向型钢与混凝土抗剪承载力超限；

    其中：

SCy、z —— 分别为y、z向型钢与混凝土的抗剪承载力比值；

SCy、z_max —— 分别为y、z向型钢与混凝土的抗剪承载力容许最大比值；

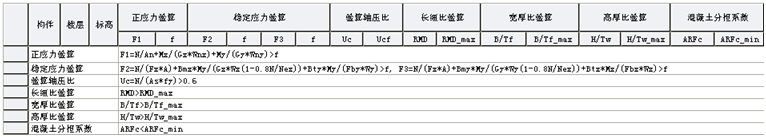

8.4.4.9  SRC  EBC柱超限信息

（1）正应力超限验算

F1>f：表示柱正应力超限，表格中以红色显示；

其中：

F1 —— 钢柱的正应力；

f —— 钢的抗拉、抗压强度。

（2）稳定应力超限验算

F2>f：表示柱x向稳定应力超限，表格中以红色显示；

F3>f：表示柱y向稳定应力超限，表格中以红色显示；

其中：

F2、F3 —— 分别为x、y向稳定应力。

（3）轴压比验算

k >[k]：表示柱轴压比验算超限，表格中以红色显示；

其中：

k —— 柱计算轴压比；

[k] —— 柱容许轴压比。

（4）长细比验算

RMD>RMD_max：表示柱长细比验算超限，表格中以红色显示；

其中：

RMD —— 柱截面的长细比；

RMD_max——柱截面的最大长细比。

（5）宽厚比验算

B/Tf >B/Tf_max：表示柱截面宽厚比验算超限，表格中以红色显示；

（6）高厚比验算

H/Tw>H/Tw_max：表示柱截面高厚比验算超限，表格中以红色显示；

其中：

B/Tf >B/Tf_max —— 柱截面的宽厚比、最大宽厚比；

H/Tw>H/Tw_max —— 柱截面的高厚比、最大高厚比。

（7）混凝土分担系数

ARFc<ARFc_min：表示混凝土分担系数不满足要求，表格中以红色显示；

其中：

ARFc——混凝土部分荷载分担系数；

ARFc_min——混凝土部分荷载分担系数的容许最小值。
