定义的图形函数将保存在模型中，但是在前处理中删除层或构件时相应的图形函数也会被删除。

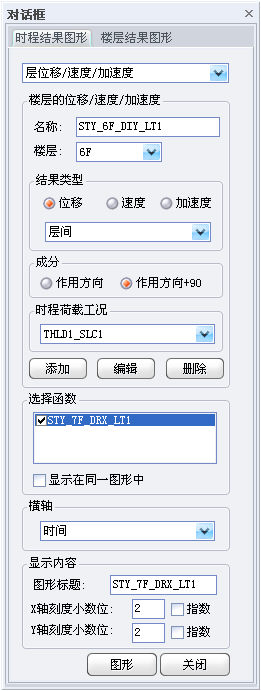

（1） 楼层的位移、速度、加速度： 查看各层的位移、速度、加速度结果。
①名称：自动生成层图形结果函数名称，用户可修改名称。
②楼层：选择要查看结果的塔号和层号；
③结果类型：位移、速度、加速度；
   结果的表现形式：相对值、绝对值、层间相对值；
④成分：选择输出哪个方向的结果，可选择荷载作用方向或与荷载作用方向垂直的方向；
⑤时程荷载工况：选择要查看的荷载工况；
⑥操作选项：
  添加：将定义的图形函数添加在对话框下面图形函数列表中。

                编辑：在图形函数列表中选择函数名称后，输入修改的参数，点击编辑按钮，即可修改图形函数设置。

                            删除：在图形函数列表中选择函数名称后，点击删除按钮，即可删除该函数。
（2）选择函数：选择输出的图形函数，可复选。
         显示在同一图形中：将选择的多个图形显示在同一个图形中。
（3） 横轴：决定图形的水平轴刻度代表的意义，可选时间或前面定义的各函数的内容。

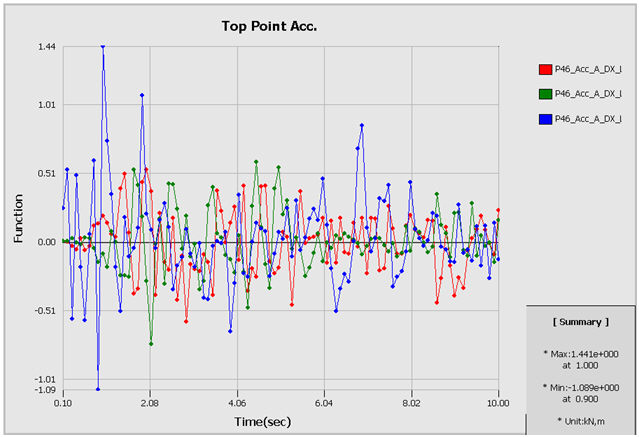

（4）显示内容：

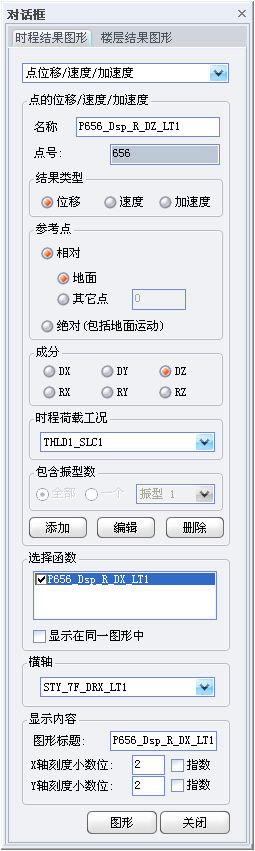

           ②结果类型：选择数据的类型，有位移、速度、加速度。
         ③参考点：选择输出数据的参考点，有相对值和绝对值两种类型可选。

          ④成分：选择位移、速度、加速度的方向，包含六个数据成分。

         ⑤时程荷载工况：选择要查看的时程荷载工况；
       ⑥包含振型数：当采用振型叠加法做时程分析时，在后处理中可以查看各振型的分析结果。

（2）选择函数：在图形函数列表中勾选要输出的函数。
         显示在同一图形中：将选择的多个图形显示在同一个图形中。
（3）横轴：决定图形的水平轴刻度代表的意义，可选时间或前面定义的各函数的内容。
（4）显示内容

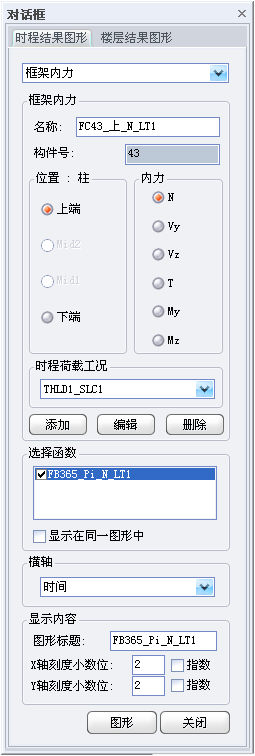

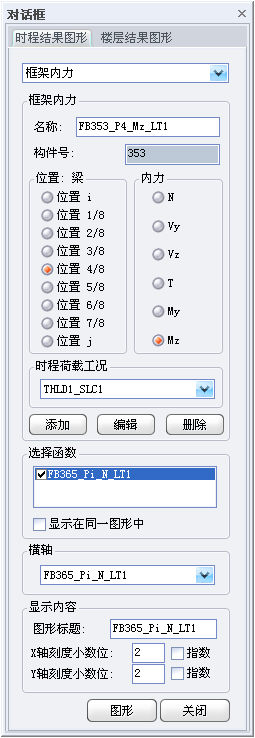

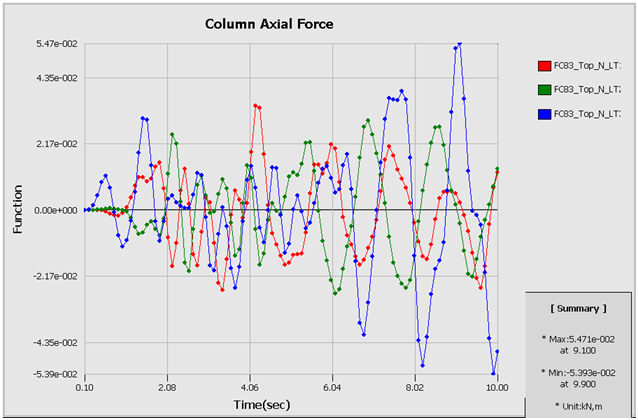

（1） 框架内力：查看梁、柱、支撑构件的时程分析结果；
① 名称：指定时程结果图形名称，程序自动按构件号设定时程图形名称，用户也可修改名称。例：FB3469_Pi_My_LT1)，其中：F代表

框架；B代表构件类型（梁B、柱C、支撑BR）；3469代表构件号；Pi代表内力输出位置；My代表内力类型；LT1代表时程荷载工况。

           ② 构件号：用户直接输入构件号或用鼠标在模型上直接点取构件。

           ③ 位置：选择构件内力图输出位置。梁输出九个位置的内力；柱默认输出两个端点位置（有些柱会因为有相邻的墙洞口或支撑而被细分产生中间节点位置）的内力；支撑输出两个端点位置的内力。

           ④ 内力：选择要输出的内力类型。

           ⑤ 时程荷载工况：选择要查看的时程荷载工况。

（2）选择函数：在图形函数列表中勾选要输出的函数；函数名称中LT1代表第一个时程荷载工况。
         显示在同一图形中：将选择的多个图形显示在同一个图形中。
（3）横轴：决定图形的水平轴刻度代表的意义，可选时间或前面定义的各函数的内容。
（4） 显示内容

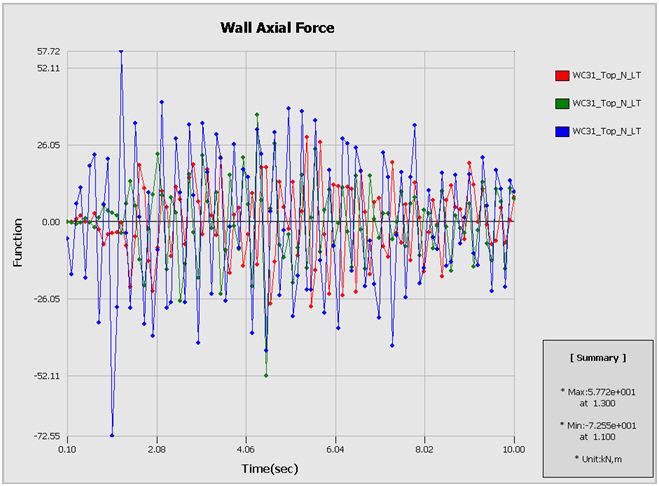

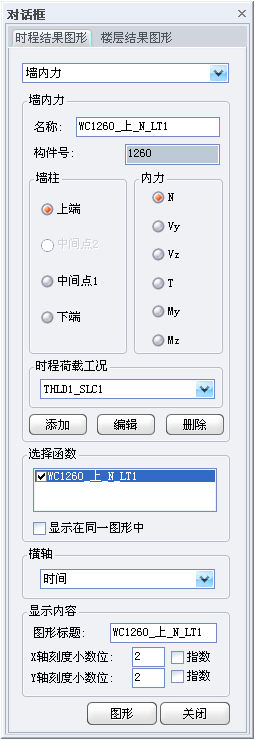

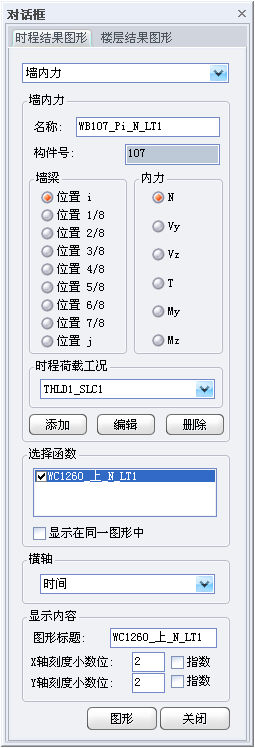

（1）墙内力：查看墙梁、墙柱的时程分析内力结果。
          ① 名称：程序自动按构件号设定时程图形名称，用户也可修改名称。例：WB542_Pi_N_LT1，其中W代表墙； B代表墙梁（墙柱为C）；542代表构件号；Pi代表内力输出位置；N代表内力类型；LT1代表时程荷载工况。

② 构件号：用户直接输入构件号或用鼠标在模型上直接点取构件。

③ 位置：选择内力图的输出位置。墙梁输出九个位置的内力；墙柱输出两端和中间洞口位置的内力，如有门洞时，墙柱输出三个位置的内力；有窗洞时，墙柱输出四个位置的内力。

④ 内力：选择要输出的内力类型。

⑤ 时程荷载工况：选择要查看的时程荷载工况。


（2）选择函数：在图形函数列表中勾选要输出的函数；函数名称中LT1代表第一个时程荷载工况。
         显示在同一图形中：将选择的多个图形显示在同一个图形中。
（3）横轴：决定图形的水平轴刻度代表的意义，可选时间或前面定义的各函数的内容。
（4）显示内容
