8.5.2  楼层图形结果
[菜单路径] 结果 > 时程分析结果 > 楼层图形结果
区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
桂满秀(MITC)
2009-3-1
 Click Click
手册内容 Ver.110 R2 / No.2009-02

张春喜(MITC)

2009-3-1
 Click Click



功能说明

查看以楼层为单位的时程分析内力结果，以及全楼层的位移、速度、加速度结果。具体包括层剪力和倾覆弯矩的各步骤分析结果；层剪力和倾覆弯矩的最大值结果；剪切系数（层剪力/基底剪力）；全楼层的位移、速度、加速度的极值图形结果（前面第8.5.1节中的层位移、速度、加速度输出的是单个楼层的各步骤时程结果）。



8.5.2.1

层剪力/倾覆弯矩(各步骤)

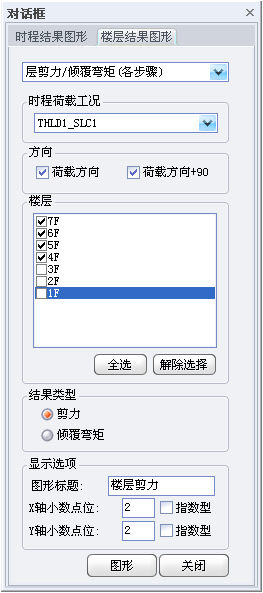

图8.5.2.1-1  时程分析楼层图形结果



功能说明

选择时程荷载工况、输出结果的方向、输出的楼层及输出的结果类型，即可输出如图8.5.2.1-2的图形结果。

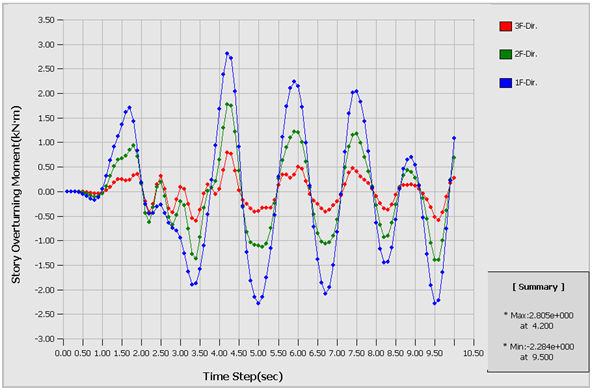

图8.5.2.1-2 倾覆弯矩时程图形结果



8.5.2.2

层剪力（最大值）

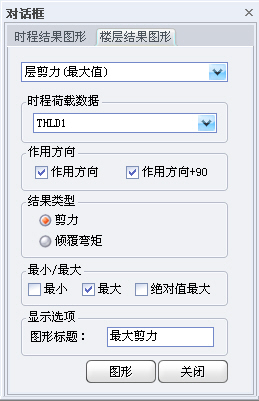

图8.5.2.2-1  层剪力和倾覆弯矩的最大值结果



功能说明

选择时程荷载工况、输出结果的方向及输出结果的类型，即可查看全楼层的层剪力和倾覆弯矩极值图形。当进行了反应谱分析时，将同时输出反应谱分析结果以及各时程荷载工况的平均值结果。

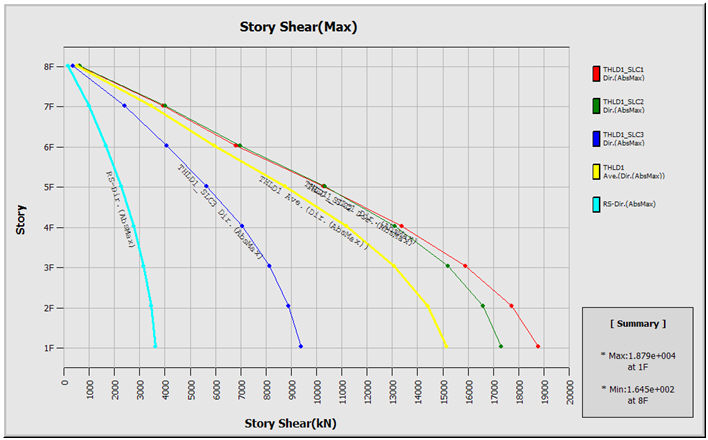

图8.5.2.2-2  使用例：楼层剪力图形



8.5.2.3

层位移/速度/加速度

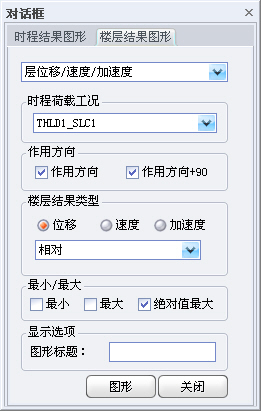

图8.5.2.3  全楼层的位移/速度/加速度极值图形



选择时程荷载工况、输出结果的方向、输出结果的类型及数据类型（相对值、绝对值、层间位移、层间位移角），即可输出全楼层的图形结果。
