8.5.4 构件内力结果
| [菜单路径] 结果 > 线弹性时程分析结果 > 构件内力结果 | |||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||
| |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
| 功能说明 | |||||||||||||||||||||||||||
|
查看时程分析中构件各步骤的内力值以及所有步骤中的内力最大值和最小值。可查看的选项有： 框架内力（时程）：查看梁、柱、支撑的各步骤中的内力最大和最小值。 框架内力（步骤）：查看梁、柱、支撑的各步骤的内力结果。 墙内力（时程）：查看剪力墙的各步骤中的内力最大值和最小值。 墙内力（步骤）：查看剪力墙的各步骤的内力结果。 | |||||||||||||||||||||||||||
|
|
|
8.5.4.1 |
框架内力（时程） |
功能说明

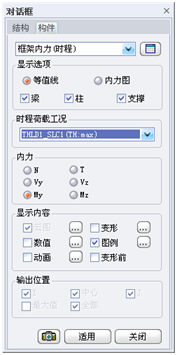

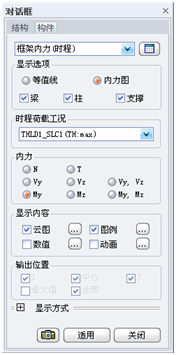

图8.5.4.1 框架内力（时程）
查看框架内力的时程分析结果。
（1）显示选项
等值线：用等值线形式显示构件内力。
内力图：用内力图形式显示构件内力。
梁、柱、支撑：选择要输出的构件类型。
（2）时程荷载工况：选择要查看的时程荷载工况，可选择输出该工况中最小值、最大值、绝对值中最大值。
（3）内力：选择输出的内力类型。
N : 构件坐标系x轴方向的轴力。
T ：绕构件坐标系x轴的扭矩。
Vy ：沿构件坐标系y轴的剪力。
Vz ：沿构件坐标系z轴的剪力。
Vy, Vz ：同时显示沿构件坐标系y和z轴的剪力。
My ：绕构件坐标系y轴的弯矩。
Mz ：绕构件坐标系z轴的弯矩。
My, Mz ：同时显示绕构件坐标系y和z轴的弯矩。
（4）显示内容：有云图、变形、数值、图例、动画等选项，详见第8.2节介绍。
（5）输出位置：选择要输出内力结果的截面位置，有I、中心、J端、全部、最大值位置等。
（6）显示方式：仅用于内力图方式，不适用于等值线输出方式。
无：只显示内力图的外轮廓线。
线填充：用直线填充内力图。
全填充：用面填充内力图。
图形调整系数：为了便于查看图形可调整显示的内力图图形大小，对数值不产生影响。
|
8.5.4.2 |
框架内力（步骤） |

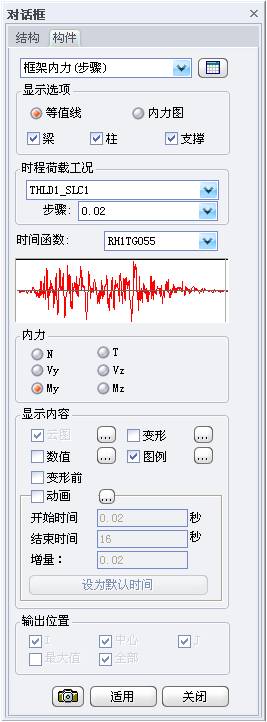

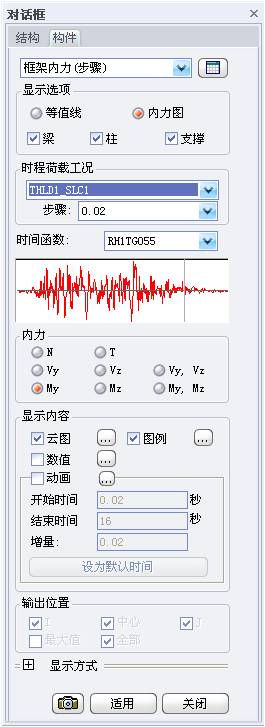

图8.5.4.2 时程分析框架的各步骤分析结果
功能说明
选择查看框架内力的各步骤结果。
（1）显示选项：选择按等值线方式或按内力图方式输出。
（2）时程荷载工况：选择要查看的时程荷载工况和具体时间步骤。
（3）时间函数：将显示与时程荷载工况对应的地震波名称和形状。
（4）内力：选择要输出的内力类型，详见第8.5.4.1节介绍。
（5）显示内容：有云图、变形、数值、图例、动画、变形前选项，详见第8.2节介绍。
（6）输出位置：选择输出内力结果的截面位置，有I、中心、J端、全部、最大值位置等。
（7）显示方式：仅用于内力图方式，不适用于等值线输出方式。参见第8.5.4.1节说明。
|
8.5.4.3 |
墙内力（时程） |

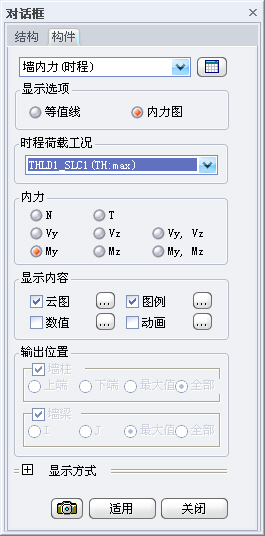

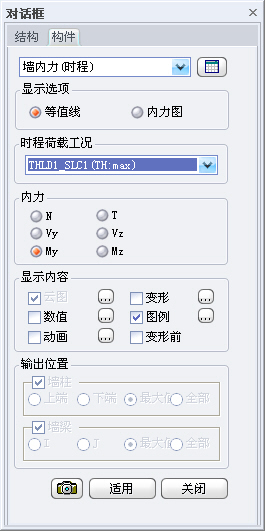

图8.5.4.3 墙时程分析内力结果
查看墙内力时程分析结果。
（1）显示选项：可选择等值线或内力图方式。
（2）时程荷载工况、内力、显示内容：参见第8.5.4.1节的说明。
（3）输出位置：选择输出内力的截面位置。
墙柱：可选择输出墙柱上端、下端、最大值、全部（同时输出上下端值）。
墙梁：可选择输出I端、J端、最大值（构件全跨内所有位置结果的绝对值中的最大值）、全部（输出构件两端和跨中内力）。
（4） 显示方式：同第8.5.4.1节介绍。
|
8.5.4.4 |
墙内力（步骤） |

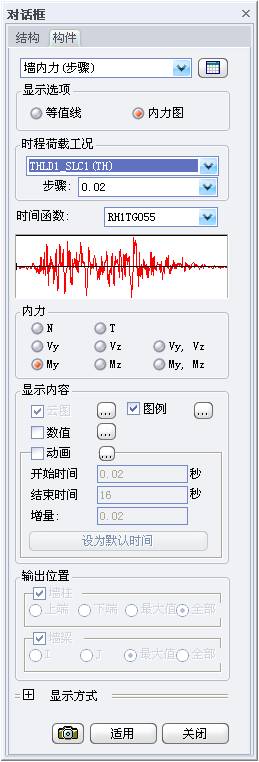

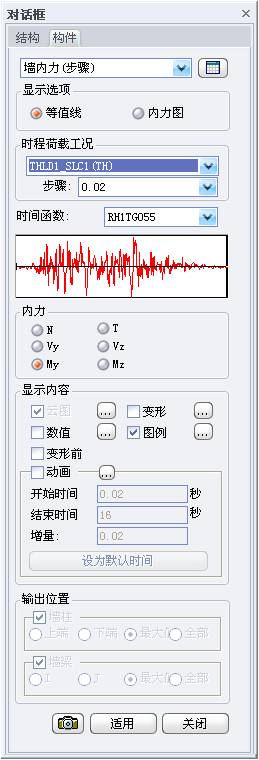

图8.5.4.4 墙时程分析各步骤内力结果
查看时程分析各步骤的墙内力结果。
（1）显示选项：选择等值线或内力图的方式。
（2）时程荷载工况：选择时程荷载工况和具体的时间步骤。
（3）时间函数：显示时程荷载工况对应的地震波名称和形状。
（4）内力、显示内容、输出位置及显示方式等参照第8.5.4.3节介绍。
|
