8.5.5 体系结果表格
| [菜单路径] 结果 > 线弹性时程分析结果 > 体系结果表格 | |||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||
| |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
| 功能说明 | |||||||||||||||||||||||||||
|
用表格形式输出时程分析各支承节点的反力结果及各节点的位移、速度、加速度结果，结果中包括最大值、最小值及全部（绝对值最大）结果。 |
|
8.5.5.1 |
反力 |
功能说明

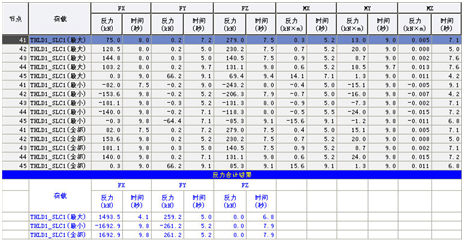

图8.5.5.1-1 节点反力时程分析结果表格
表格形式输出各支承节点时程分析的反力结果。
表格中输出各支承节点的反力包括FX、FY、FZ、MX、MY、MZ，均为整体坐标系方向，输出的结果包括最大值、最小值及全部（绝对值最大）结果；另外表格下方还输出反力合力的结果。
在表格中点击鼠标右键，可弹出图8.5.5-3的对话框，可以对表格输出内容的格式做详细设置，这里不再详细介绍。
图8.5.5.1-2 表格内容格式设置对话框
|
8.5.5.2 |
位移/速度/加速度 |
以表格形式输出各节点时程分析的相对位移、相对速度、绝对加速度及相对加速度的结果。右键操作参见第8.5.5.1节说明。
表格中输出各节点的位移、速度及加速度结果包括DX、DY、DZ、RX、RY、RZ，均为整体坐标系方向，输出的结果包括最大值、最小值及全部（绝对值最大）结果。

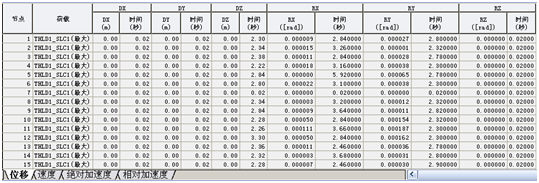

图8.5.5.2 节点位移/速度/加速度时程分析结果表格
|
