| [菜单路径] 结果 > 线弹性时程分析结果 > 构件结果表格 | |||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||
| |||||||||||||||||||||||||||
| |||||||||||||||||||||||||||
|
按构件编号、楼层、标高、长度、输出内力位置（梁为八等分点、柱为三等分点、支撑为两端点）、内力类型顺序输出结果。每个内力类型中同时输出反应谱分析结果以便于比较，其中RS即为反应谱分析结果。 | |||||||||||||||||||||||||||
|

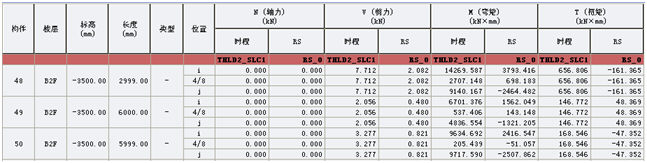

图8.5.7.1-1 梁内力（时程）
| |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|

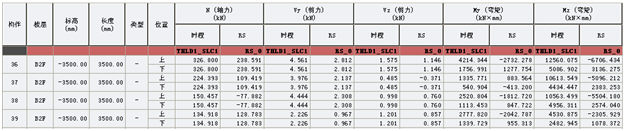

图8.5.7.1-2 柱内力（时程） | |||||||||||||||||||||||||||
|

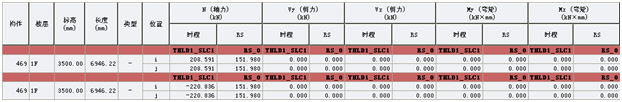

图8.5.7.1-3 支承内力（时程） | |||||||||||||||||||||||||||
|
按构件编号、楼层、标高、长度、输出内力位置（墙梁为八等分点、墙柱为三等分点）、内力类型顺序输出结果。每个内力类型中同时输出反应谱分析结果以便比较，其中RS即为反应谱分析结果。

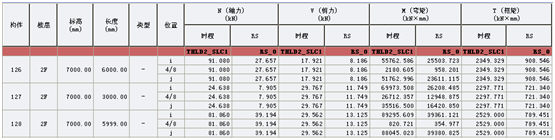

图8.5.7.2-1 墙梁内力（时程）

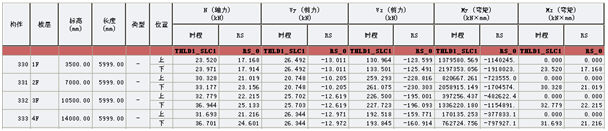

图8.5.7.2-2 墙柱内力（时程）
|
8.5.7.3 |
弹性连接内力 |
按构件编号、楼层、标高、长度、时程荷载工况、输出内力位置（节点位置）、内力类型、发生该内力的时间顺序输出结果。

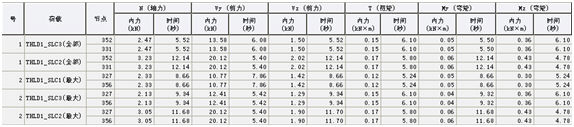

图8.5.7.3 弹性连接内力（时程）
注意事項
（1）只有当时程分析地震波的作用方向与反应谱作用方向一致时才提供比较。
（2）弹性连接单元不提供各步骤的图形结果，仅提供各时程分析步骤中的最大值、最小值、最大值和最小值中绝对值中较大值的结果以及发生这些值对应的时间。
|
