张春喜(MITC)
在结构平面简图上，可以显示梁、柱、楼板、墙柱、墙梁的编号、材料名称及截面名称，还可以显示楼层的质心及刚心位置；图中的圆环旁的数字为该层的刚度中心坐标，带十字线圆旁的数字为该层的质心坐标。（下图为质心和刚心重合的特例）

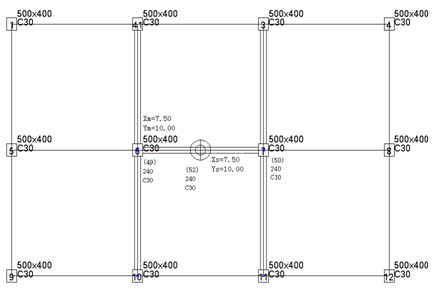

图8.6.2-1 结构平面简图
图8.6.2-2 结构平面简图对话框
（1）选择平面 可以选择楼层或命名的平面，在下拉框中可以选择显示的楼层。 （2）输出构件类型 在复选框中可以勾选显示的构件类型，可选择的构件有梁、柱、楼板、墙柱及墙梁。 （3）输出选项 在复选框中可以勾选显示的内容，可供选择的显示内容有构件号、质心、刚心、截面名称及材料名称。 （4）显示类型 可以设定图形中显示字体的大小及构件的显示颜色，还可以将图形导出为DWG文件。
（1）墙柱、墙梁在前处理分析时没有这个概念，只是后处理需要把剪力墙的设计结果表示出来而人为增加的概念。
（2）墙柱：剪力墙的一个配筋墙段称为墙柱。墙柱可由几个墙元组成，剪力墙的边缘构件属于墙柱的一部分。
（3）墙梁：是指上、下层剪力墙洞口之间的部分。这部分分析是按墙元来模拟，设计时按梁的内力来整理并按梁的公式计算配筋。

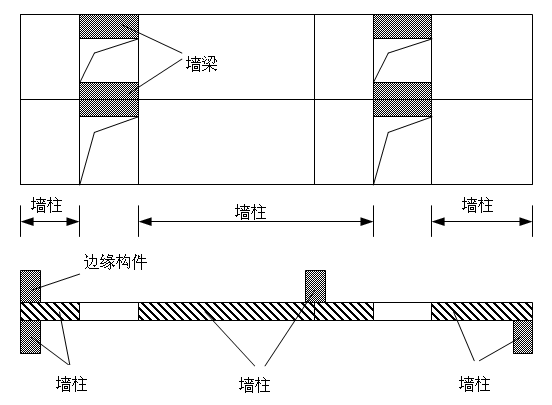

图8.6.2-3 墙梁、墙柱示意图
