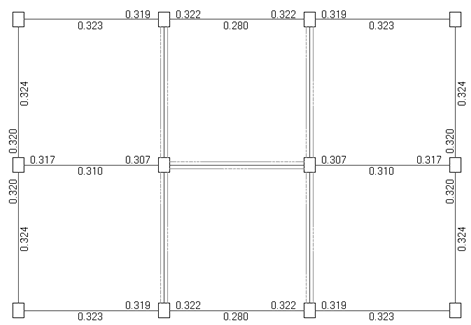

图8.6.7-1 楼板裂缝图

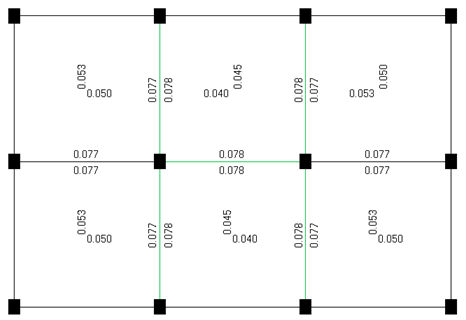

图8.6.7-2 梁裂缝图
本菜单在图形中以数值标注方式显示楼板、梁的裂缝宽度，对于裂缝宽度超限的梁、板以红字显示。
图8.6.7-3 裂缝宽度对话框
（1）荷载工况/荷载组合
按荷载的标准组合并考虑准永久组合影响计算的，最后取包络结果输出。
（2）输出选项
裂缝宽度：输出构件的值。
裂缝宽度/容许裂缝：输出计算裂缝宽度与规范要求的容许裂缝宽度的比值。
（1）梁、板的裂缝宽度是按荷载效应的标准组合并考虑长期作用的影响计算的，荷载采用的是竖向荷载的标准组合，即1.0DL+1.0LL标准组合；具体计算方法参见《混规》第8.1节内容。计算梁端支座处裂缝宽度是需要采用柱边缘的弯矩，可以通过考虑节点刚域的功能实现；
（2）计算梁、板的裂缝宽度时，实配钢筋面积是通过超配筋系数考虑的；
（3）梁、板的容许裂缝宽度是按环境类别为一类、裂缝控制等级为三级考虑的。
