8.7.13  混凝土构件的设计结果及钢构件验算结果
区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
桂满秀(MITC)
2009-3-1
Click Click
手册内容 Ver.110 R2 / No.2009-02

张春喜(MITC)

2009-3-1
Click Click

功能说明

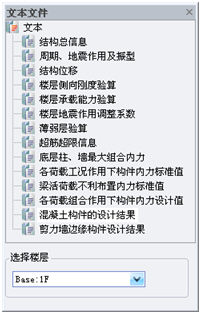

该文件主要输出混凝土构件的设计结果以及钢构件的验算结果。查看此文件内容时,首先应在下图对话框中选择输出查看内力的楼层。



图8.7.13  混凝土构件设计及钢构件验算结果

此文件包括以下内容:

(1)符号说明

b,h :矩形截面宽、高(mm);

d:圆柱直径(mm);

b,h,b'f,h'f,bf,hf:异型截面参数(mm);

H'r:变截面异型截面参数之右端高度(mm);

Ac:截面面积(mm);

Lc,Lbr,Lwc,Lwb,Lb:分别为柱、支撑、墙柱、墙梁和梁的长度(m);

NC,NBR,NWC,NWB,NB,NS:分别为柱、支撑、墙柱、墙梁、梁和楼板的构件号;

Nfc,Nfbr,Nfw,Nfwb,Nfb:分别为柱、支撑、墙柱、墙梁和梁的抗震等级;

Rcc,Rcbr,Rcw,Rcwb,Rcb,Rcs:分别为柱、支撑、墙柱、墙梁、梁及楼板的材料强度。

(2)塔块名称:*F(某楼层)钢筋混凝土柱配筋和设计结果

对于矩形柱,输出格式如下:

NC=*(截面类型), b*h(mm)=

Cover= ,Ky= ,Kz= ,Lc= ,Nfc= ,Rcc=

柱属性:

荷载组合号,N= , NAF= , Rs= , Rsv= , Asc=

荷载组合号,N= , My= , Mz= , Asyt=

荷载组合号,N= , My= , Mz= , Aszt=

荷载组合号,N= ,My= , Mz= ,Asyb=

荷载组合号,N= , My= , Mz= ,Aszb=

荷载组合号,N= , Vy= , Vz= , Asvy= ,Asvy0=

荷载组合号,N= , Vy= , Vz= , Asvz= ,Asvz0=

对于圆形截面柱输出格式如下:

NC=*(截面类型),d (mm)=

Cover= ,Ky= ,Kz= ,Lc= ,Nfc= ,Rcc=

柱属性:

荷载组合号,N= , NAF= , Rs= , Rsv=

荷载组合号,N= , My= , Mz= , Ast=

荷载组合号,N= , My= , Mz= ,Asb=

荷载组合号,N= , Vy= , Vz= , Asv= ,Asv0=

对于异形柱输出格式如下:

NC=*(截面类型),b*h*bf*hf (mm)=

Cover= ,Ky= ,Kz= ,Lc= ,Nfc= ,Rcc=

柱属性:

荷载组合号,N= , NAF= , Rs=

荷载组合号,N= , My= , Mz= , Aszt= ,Asft=

荷载组合号,N= , My= , Mz= ,Aszb= ,Asfb=

荷载组合号,N= , Vy= , Vz= , Asv= ,Asv0=

符号说明:

Ky,Kz:分别为y、z向计算长度系数;

Kmax:圆柱或异型柱最大计算长度系数;

Cover:保护层厚度(mm);

Rs:全截面配筋率,上下端取大值(As/Ac);

Rsv:体积配箍率(Vs/Vc);

NAF:轴压比(N/Ac/fc);

Asc:柱单根角筋面积(mm2);

Asyt,Asyb:矩形截面B边上下端单边配筋面积(含两根角筋)

(mm2);

Aszt,Aszb:矩形截面H边上下端单边配筋面积(含两根角筋)

(mm2);

Asvy,Asvy0:矩形截面B边加密区配箍面积和非加密区配箍面积

(mm2);

Asvz,Asvz0:矩形截面H边加密区配箍面积和非加密区配箍面积

(mm2);

Ast,Asb:圆截面上下端全截面配筋面积(mm2);

Asv,Asv0:圆截面加密区配箍面积和非加密区配箍面积(mm2);

Asft,Asfb:异型截面柱肢上下端配筋面积(mm2);

Asv,Asv0:异型截面柱肢加密区配箍面积和非加密区配箍面积(mm2);

N,My,Mz:矩形柱、圆柱、异型柱纵向钢筋的配筋控制内力(kN,kN.m);

N,Vy,Vz:矩形柱、圆柱、异型柱箍筋的配筋控制内力(kN);

Asvj:柱节点域配箍面积(mm2);

N,Vj:节点域箍筋Asvj的控制内力(kN)。



注意事項

(1)柱箍筋面积是指配箍间距范围内的箍筋面积;

(2)矩形截面柱全截面的配筋面积为:As=2(Asy+Asz) - 4Asc;

(3)当抗震等级为特一、一、二级时,对框架节点进行验算输出N、Vj、Asvj。



功能说明

对于钢柱结构,输出格式如下:

NC= ,b*h(mm)= (若为圆柱则输出d(mm)= )

Ky= ,Kz= ,Lc= ,Nfc= ,Rsc=

强度(基本组合**) My= Mz= N=  F1与f的比较

稳定(基本组合**) My= Mz= N=  F2与f的比较

稳定(基本组合**) My= Mz= N=  F3与f的比较

长细比 Ry= ,Rz=

对于圆钢管混凝土柱结构,输出格式如下:

NC= ,d= ,混凝土= ,钢材=

Ky= ,Kz= ,Lc= ,Nfc= ,Rcc= ,Rsc=

圆形钢管混凝土柱,适用规范:

基本组合**: N= ,Nu=

符号说明:

F1:   强度验算;

F2,F3: 分别为X,Y向的稳定验算;

N,My,Mz:钢柱验算的验算控制内力(kN,kN.m);

Ry,Rz:钢柱构件在坐标系y、z方向上的长细比;

Nu:钢管混凝土单肢柱的承载力设计值(kN)。

(3)塔块名称:*F(某楼层)支撑构件设计结果

输出格式如下:

钢筋混凝土支撑配筋与柱完全相同,没有轴压比验算,没有计算长度系数,其中NC变为Nbr,Lc变为Lbr,Nfc变为Nfbr,Rcc变为Rcbr,Rsc变为Rsbr,含义同柱。

输出格式如下:

(4)塔块名称:*F(某楼层)钢筋混凝土墙柱配筋和设计结果

NWC,(I= , J=),b*h*Lwc=

aa= ,Nfw= ,Rcw=

Nu= ,NAF=

荷载组合号,N= ,M= ,As=

荷载组合号,N= ,V= ,Ash= ,Rsh=

对于人防墙配筋结果,另外输出:

Asm1= ,Asm2= ,Ass1= ,Ass2= ,Ass3= ,Ass4=

符号说明:

aa:墙柱一端边缘构件钢筋合力点到墙边的距离(mm);

As:墙柱一端边缘构件配筋面积(mm2);

M,N:墙柱一端边缘构件配筋As的控制内力(kN,kN.m);

Ash:墙水平分布筋配筋面积(mm2);

V,N:墙水平筋Ash的控制内力(kN);

NAF:墙轴压比;

Nu:轴压比的控制轴力;

Asm1,Asm2:人防墙中央x, y方向的配筋面积(mm2);

Ass1,Ass2,Ass3,Ass4:人防墙上下左右端配筋面积(mm2)。



注意事項

(1)如果墙肢长度小于3倍的墙厚,则该墙肢按柱配筋公式计算。当按柱配筋计算时:

aa :理解为保护层厚度(mm)

As :理解为柱一边的配筋面积(mm2)

Ash :理解为箍筋配筋面积(mm2)

(2)墙水平筋是指水平分布筋间距内的配筋面积

(3)计算轴压比的控制轴力为重力荷载代表值作用下的墙肢轴向压力设计值,即1.2*(DL+0.5LL)。



功能说明

(5)塔块名称:*F(某楼层)梁配筋和验算输出

对于混凝土梁,输出格式如下:

NB=  (I= , J=),  b*h(mm)=***

Lb= ,Cover= ,Nfb= ,Rcb=

调幅系数:  ,   扭矩折减系数:

梁属性:

-M(kN.m) I,2,&ldots;,7,J

(Loadcase)

Top Ast I,2,&ldots;,7,J

% Steel I,2,&ldots;,7,J

+M (kN.m)       I,2,&ldots;,7,J

(Loadcase)

Btm Ast I,2,&ldots;,7,J

% Steel I,2,&ldots;,7,J

Shear I,2,&ldots;,7,J

(Loadcase)

Asv I,2,&ldots;,7,J

Rsv(%) I,2,&ldots;,7,J

Tmax/Shear= ,Astt= ,Astv= ,Astl=

非加密区抗剪钢筋面积(1.5H区域)Asvm=

对于钢梁,输出格式如下:

NB=(I= , J=),  b*h(mm)=***

Lbin= ,Lbout= ,Nfb= ,Rsb=

-M(kN.m) I,2,&ldots;,7,J

+M(kN.m) I,2,&ldots;,7,J

正应力 M= ,F1= (并与f比较)

稳定 M= ,F2=  (并与f比较)

剪应力 V= ,F3=  (并与fv比较)

符号说明:

  -Mmax,+Mmax:负、正弯矩包络(kN.m);

  Vmax:剪力包络(kN);

   F1:正应力强度验算;

   F2:整体稳定验算;

   F3:剪应力强度验算。

(6)塔块名称:*F(某楼层)墙梁配筋和验算输出

输出格式如下:

NWB=(I= ,J=),b*h (mm)

Lwb= ,Cover= ,Nfwb= ,Rcwb=

-M(kN.m) I,2,&ldots;,7,J

Top Ast I,2,&ldots;,7,J

% Steel I,2,&ldots;,7,J

+M(kN.m)       I,2,&ldots;,7,J

Btm Ast I,2,&ldots;,7,J

% Steel I,2,&ldots;,7,J

Shear I,2,&ldots;,7,J

Asv I,2,&ldots;,7,J

Rsv(%) I,2,&ldots;,7,J

Tmax/Shear= ,Astt= ,Astv= ,Astl=

非加密区抗剪钢筋面积(1.5H区域)Asvm=

符号说明同(5)梁配筋和验算输出。

(7)塔块名称:*F(某楼层)楼板配筋输出

输出格式如下:

NS= ,Lx*Ly*h(mm)= ,Rcs=

计算方法= ,最大挠度=

X    M(kN.m),Ast,裂缝宽度

Y     M(kN.m),Ast,裂缝宽度

Side1 边界条件,M(kN.m),Ast,裂缝宽度

Side2 边界条件,M(kN.m),Ast,裂缝宽度

Side3 边界条件,M(kN.m),Ast,裂缝宽度

Side4 边界条件,M(kN.m),Ast,裂缝宽度

符号说明:

Lx,Ly,h:楼板的长度和厚度(mm);

             M   :设计弯矩(kN.m);

           Ast  :抗弯钢筋面积(mm2)。



注意事項

对于地震力工况作用下的构件内力标准值,没有考虑最小剪力系数、1.15薄弱层系数及0.2Q0调整系数,在"各荷载组合作用下构件内力设计值"文件中,考虑了上述调整系数。
