8.8.2  分项输出校审结果
区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
桂满秀(MITC)
2009-3-1
Click Click
手册内容 Ver.110 R2 / No.2009-02

张春喜(MITC)

2009-3-1
Click Click

功能说明

用于查看每个分项的校审结果,包括:荷载、材料、截面和布置、分析、设计和经济性,详细校审项目可参见第10.2节的介绍。

树形菜单中,以红色亮显的即为不满足校审要求的项目,双击即可查看校审结果信息栏,并可追踪NG所在位置:参数设置错误的可直接追踪到对话框;模型布置不合理的可直接追踪到模型中的具体位置;分析设计结果不满足要求的可直接追踪到结果位置;方便用户对模型及参数的调整。示例如下:

如图8.8.2-1,信息栏中列出了NG所在的楼层号、校审的内容和结果及其错误位置,点击错误位置 即可定位到NG位置(图8.8.2-2),用户可边查看校审记录边修改模型。

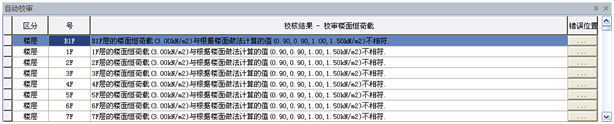

图8.8.2-1  自动校审结果信息栏

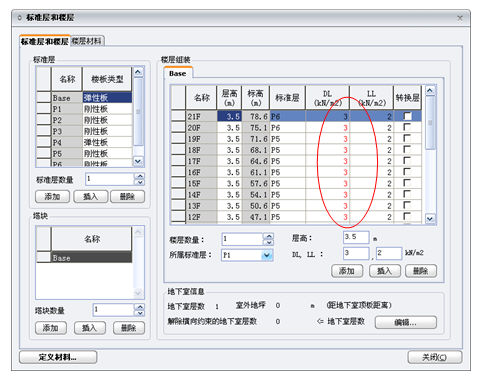

图8.8.2-2  追踪NG位置
