图9.2.1  定义楼板布筋方向

① 有直角边时，将直角边的两个边方向作为配筋方向，将其中的短边方向作为X方向。

② 有两个以上的直角时，将直角边最长的边作为Y方向，将与其垂直的边的方向作为X方向。

③ 没有直角边时，将长边方向作为Y方向，将其垂直方向作为X方向。

④ 当边长全相等时，取整体坐标系方向。

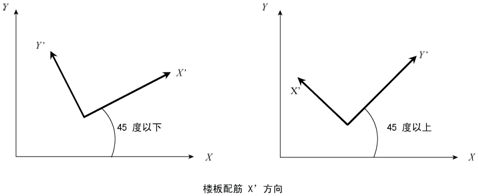

（2）用户输入：用户自定义角度做为楼板跨中布筋方向。视图中显示的红色箭头为X方向，蓝色箭头为Y方向。

（3）操作

   适用：将定义的角度分配给指定的楼板，点击 时，将在视图上即时显示配筋方向。

   按输入的方向输出结果：按用户输入的配筋方向输出设计结果（内力、钢筋、裂缝宽度、挠度）。

1、程序自动确定楼板跨中钢筋布置方向的原则如下：

     （1）情况一：有直角边时

                a．有一个直角边时：直角边方向。

                 b．有两个个直角边时：取最长的直角边作为长边方向(Y’方向)。

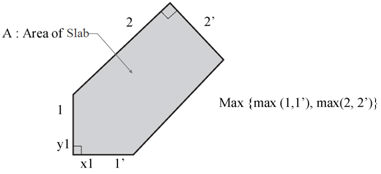

              c．考虑直角边围成的面积

            当x1*y1 ≤ A/2时，使用情况二的方法(没有直角边的情况)。

            当x1*y1＞A/2时，使用情况一的a或b的方法。

     （2）情况二：没有直角边时

      a．长边方向为Y’方向，其垂直方向为X’方向(短边方向)。

      b．当边长全相等时，取整体坐标系方向为跨中布筋方向。

2、楼板支座钢筋的布置方向程序默认为垂直于板边的方向。
