10.2.2  梁内力
[菜单路径] 设计结果 > 内力结果 > 梁内力
区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
—
—
 — —
手册内容 Ver.110 R2 / No.2009-02

—

—
 — —

功能说明
前处理模型为梁单元时，本项用于在三维模型中，查看各种荷载工况或荷载组合作用下梁构件的内力(弯矩、剪力及扭矩)。
  • 适用基础类型：平板式筏基的板带[板带法],、梁板式筏基的肋梁[梁元法]、地基梁、 承台梁、拉梁。

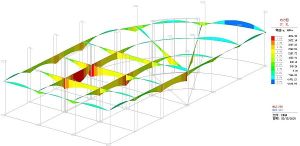

图10.2.2   梁内力

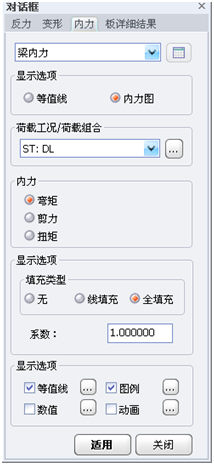

（1）显示类型：提供了等值线和内力图两种方式；
（2）荷载工况/荷载组合：选择要查看的荷载工况或组合，点击后面的按钮可查看荷载组合列表；
（3）内力：选择显示的内力项目，包括弯矩、剪力、扭矩；

  • 弯矩：绕构件局部坐标y轴方向的弯矩，截面下部受拉为正，上部受拉为负；

  • 剪力：沿构件局部坐标z轴方向的剪力，顺时针旋转为正，逆时针旋转为负；

  • 扭矩：绕构件局部坐标x轴方向的扭矩，与构件截面法向方向一致为正。

（4）显示选项

  • 等值线：点后面的按钮，显示"等值线详细设置"对话框，对等值线显示方式进行设置；

  • 变形：显示梁构件在该荷载工况/荷载组合下的变形后的位置。点后面的按钮，将弹出"变形详细设置"对话框，对变形显示方式进行设置；

  • 数值：选择在模型中是否输出内力的数值，点后面的按钮，将弹出"数值输出详细设置"对话框，对数值输出进行设置；

  • 图例：选择在模型中是否显示内力输出的图例。点后面的按钮，将弹出"图例详细设置"对话框，对图例输出进行设置；

  • 动画：选择是否按动画方式显示内力及变形的变化过程，点后面的按钮，弹出"动画模式"对话框，对动画的播放模式进行设置；

  • 变形前：相对"变形"，显示变形前的构件位置；

（5）内力图填充
  • 填充类型：选择内力显示图形的填充样式；
  • 无：只显示内力图形的外轮廓线；
  • 线填充：显示内力图形由线填充；
  • 全填充：显示内力图形全部填充；
（6）输出位置
          可分别勾选" I”、" 中心”、"J”；如勾选 " 最大值”，则 " I”、" 中间”、" J”全部灰显，输出最大内力值；如勾选 " 全部”，则 " I”、" 中间”、" J”全部灰显，输出全部内力值。I、J分别表示构件的I端、J端。
