10.2.3  肋梁内力（板元法）
[菜单路径] 设计结果 > 内力结果 > 肋梁内力（板元法）
区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
—
—
 — —
手册内容 Ver.110 R2 / No.2009-02

—

—
 — —

功能说明
本项用于在三维模型中，查看梁板式筏基采用板元法分析时，肋梁及筏板的内力。可以查看肋梁的弯矩，剪力和筏板的弯矩。





（a）梁内力                                                                （b）板内力

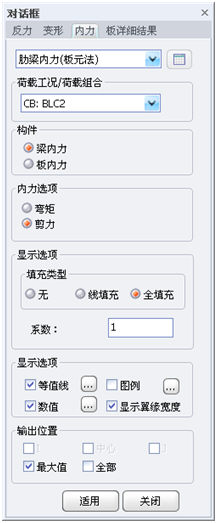

图10.2.3-1  板元法分析肋梁内力



图10.2.3-2  肋梁内力（弯矩）

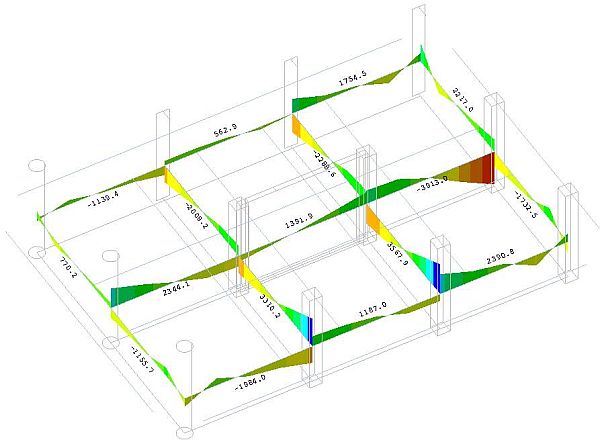

图10.2.3-3  肋梁内力（剪力）



（1）荷载工况/荷载组合：选择需要查看内力的工况或荷载组合；
（2）构件：选择需查看的内力的构件，分为单位长度梁、筏板内力两种；
（3）内力选项：选择单元时可选，选择需要显示的单元内力项目，包括剪力和弯矩；
（4）正、负：指显示板内力值的正值还是负值；
（5）显示选项：对图形显示的样式进行设置；

  • 等值线：点后面的按钮，将弹出"等值线详细设置"对话框，对等值线显示方式进行设置；
  • 数值：显示板或肋梁在该荷载工况/荷载组合下的内力值。点后面的按钮，将弹出"数值输出详细设置"对话框，对数值输出进行设置；
  • 图例：显示筏板或肋梁在该荷载工况/荷载组合下的内力图例，单位同左下角单位设置。
（6）输出位置
可分别勾选”I”、”中心”、”J”；如勾选”最大值”，则”I”、”中间”、”J”全部灰显，输出最大内力值；如勾选”全部”，则”I”、”中间”、”J”全部灰显，输出全部内力值。I、J分别表示构件的I端、J端。
