10.2.5  墙下板内力
[菜单路径] 设计结果 > 内力结果 > 墙下板内力
区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
—
—
 — —
手册内容 Ver.110 R2 / No.2009-02

—

—
 — —




功能说明
为了解决墙下板单元应力过于集中问题，可以让用户定义墙下一定宽度范围内所属单元的平均应力输出，由此平均应力计算内力结果。
本项用于在三维模型中，查看各种荷载工况或荷载组合作用下所有板元法计算的墙下板内力，可包括底板、平板式筏基、梁板式筏基。

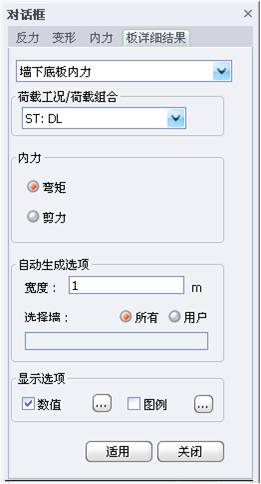

图10.2.5-1  墙下底板内力



（1）荷载工况/荷载组合：选择需要查看内力的工况或荷载组合；
（2）内力：

  • 弯矩：在剪力墙端部有效宽度范围内，垂直于有效宽度方向上的单位宽度弯矩；板下部受拉为正，上部受拉为负；

  • 剪力：在剪力墙端部有效宽度范围内，垂直于有效宽度方向上的单位宽度剪力。

（3）自动生成选项

  • 宽度：设置墙下板有效宽度值；

  • 选择墙：选择是显示所有墙下底板的内力，还是只显示用户指定墙的墙下底板内力；

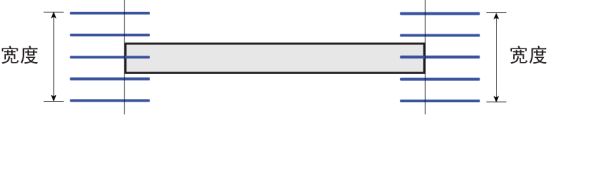

图10.2.5-2  墙下板有效宽度



注意事項
剪力墙端部有应力集中时，布置加强筋时可采用此内力值 (此值为计算沿墙长方向上的配筋用)。
